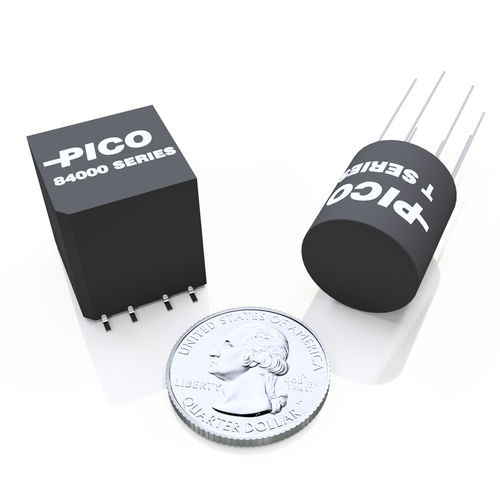

Transformador de audio 84 series

de aislamientoencapsuladoinsertable

Las unidades de montaje en superficie PICO utilizan materiales y métodos para soportar temperaturas extremas de fase de vapor, I.R. y otros procedimientos de reflujo sin degradación de las características eléctricas o mecánicas. Especificaciones MIL-PRF-27: Todas las unidades se fabrican según MIL-PRF-27, Grado 5, Clase S. RESPUESTA DE FRECUENCIA: ± 3db, 20 Hz-25 KHz a 1,0 milivatio. DISTORSIÓN MÁXIMA: 5% con nivel de potencia nominal a 1 KHz y 300 Hz. 10% de distorsión a 20 Hz. RESISTENCIA DIELÉCTRICA: Todas las unidades probadas a 200 V RMS. RESISTENCIA DE AISLAMIENTO: Superior a 10.000 Megaohmios a 300 V CC. PESO: 28 gramos TEMPERATURA DE FUNCIONAMIENTO: -55º C a +130º C TERMINALES: Soldabilidad según MIL-STD-202, Método 208. CHOQUE TÉRMICO: 25 ciclos, método 107, MIL-STD-202, condiciones de prueba -55º C a +130º C. NIVEL DE SENSIBILIDAD A LA HUMEDAD: MSL3 Características Resistencia extrema al choque térmico. Tamaño ultra miniatura. PICO es una fuente QPL aprobada (MIL-PRF-27). Escudos magnéticos disponibles. Se puede añadir blindaje electrostático. Variación de diseños estándar disponibles. Los devanados primario y secundario pueden utilizarse como entrada o salida. Todas las unidades de este catálogo pueden fabricarse con una garantía de 300 ciclos térmicos utilizando la construcción SR especial de PICO. Póngase en contacto con la fábrica para más detalles.
