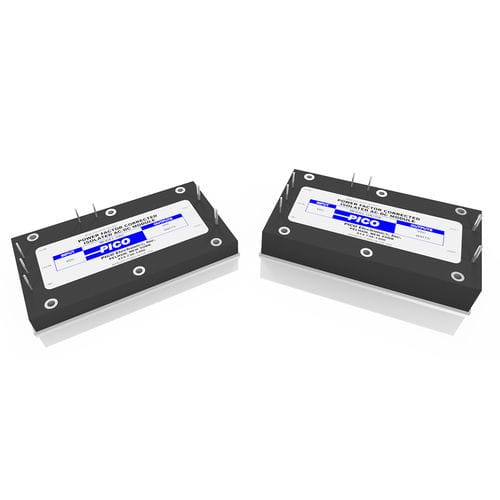

Módulo PFC UAC series

Cumple los requisitos de la norma EN/IEC 61000-3-2 Tensión de entrada universal: 85 a 265 VCA Factor de potencia corregido, 0,99 (50 - 100% a plena carga) Diseño que ahorra espacio: Un módulo sustituye a dos Tensiones de salida especiales disponibles Tensión de salida regulada Fabricado en EE.UU., totalmente encapsulado Funciones típicas/Características eléctricas Tensión de entrada de línea CA: 85 a 265 VCA 47-440 Hz Potencia de salida: 100 a 200 vatios, ver tabla Ondulación de la tensión de salida: 75-200 mV, ver tabla Corriente de arranque típica: entrada de 120 VCA: 20-40 AMPS entrada de 240 VCA: 15-20 AMPS Temperatura de funcionamiento: 0 a 85º C, temperatura de la carcasa. Ver notas de aplicación para consideraciones térmicas apropiadas. Aislamiento: De la entrada a la salida de CC: 4242 VCC De entrada o salida CC a caja: 2121 V CC De la entrada de CA a la salida auxiliar de 380 V CC: Sin aislamiento Condensador necesario: Externo en las patillas auxiliares de 380 V CC: 220µf, 450 voltios electrostático * DEBE INSTALARSE Protección contra cortocircuitos: Continuo Frecuencia de funcionamiento: 100KHz
