Inductor de potencia 4 series

de alta frecuenciaSMDconvertidor DC DC

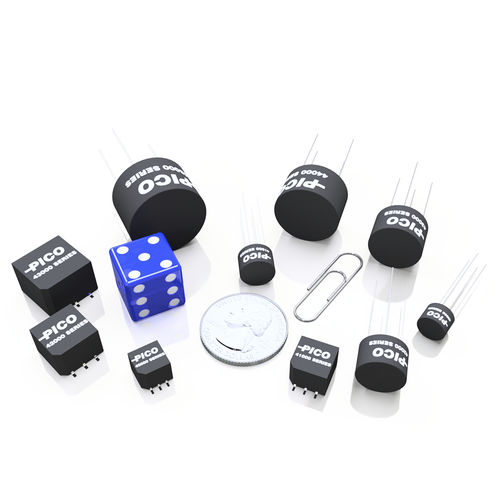

Los inductores de potencia de montaje superficial Pico son ideales para aplicaciones de filtrado de ruido, picos y potencia en fuentes de alimentación, convertidores CC-CC y reguladores de conmutación. Las unidades de montaje superficial PICO utilizan materiales y métodos para soportar temperaturas extremas de fase vapor, I.R. y otros procedimientos de reflujo sin degradación de las características eléctricas o mecánicas. Tamaño mínimo posible Material especial de núcleo de alta frecuencia para asegurar bajas pérdidas Todas las unidades tienen devanados divididos Amplia selección de tamaños disponibles. Especificaciones Todas las unidades se fabrican según Mil-PRF-27 Grado 5, Clase S (excepto el tamaño 0, que es Clase V) Inductancia medida a 0,1 V RMS -- 10 KHz con corriente continua cero. La tolerancia es de +10% a -5%. El aumento de temperatura a la corriente nominal de C.C. es inferior a 30° C. (El tamaño 0 es inferior a 50°C) La temperatura ambiente máxima es de 100° C. Nivel de sensibilidad a la humedad: MSL3 Todas las inductancias tienen devanados divididos; los valores indicados en la tabla son para conexión en serie. La conexión en paralelo tendrá 1/4 de inductancia al doble de la corriente continua y 1/4 de la resistencia continua, es decir, la conexión en paralelo de PICO 41400 tendrá 1,25 milihenrios a 0,024 amperios con una resistencia continua de 13,5 ohmios.
