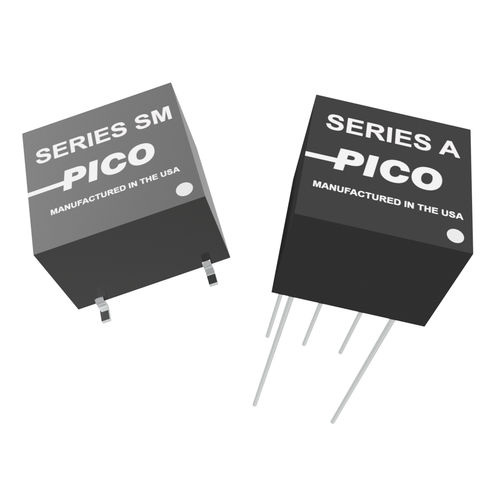

Convertidor DC/DC encapsulado 24SM24S

enchufableno reguladoaislado

Esta serie de convertidores CC-CC no regulados se fabrica en un encapsulado ultraminiatura. hay disponibles 178 modelos diferentes. Las unidades presentan salidas sencillas y dobles. Funcionan a temperaturas comprendidas entre -25º C y +70º C. No requieren disipador térmico. CARACTERÍSTICAS Salida de hasta 1,25 vatios a una temperatura ambiente de 70º C Semiconductores encapsulados, con clasificación conservadora para máxima fiabilidad Tamaño ultraminiatura (0,3" de altura) aislamiento de 100 megaohmios a 500 V CC Aislamiento de entrada/salida Salida simple y doble No requiere disipador térmico Salida de hasta 250 V Opciones disponibles Según Mil Std. 883 Temperatura de funcionamiento ampliada (-55º C a +85º C) Horneado de estabilización (125º C ambiente) Ciclo de temperatura (-55º C a +125º C) Alta temperatura, encendido a plena potencia (100% de potencia, 125º C de temperatura de la carcasa) CARACTERÍSTICAS TÍPICAS: Condiciones de prueba: 25º C ambiente y tensión de entrada al valor nominal a menos que se especifique lo contrario. REGULACIÓN DE LÍNEA: LA SALIDA ES DIRECTAMENTE PROPORCIONAL A LA ENTRADA. Rango de tensión de entrada: modelos de 5 V 4 a 6,5 V CC modelos de 12 V de 9 a 15 V CC modelos de 24 V de 17 a 28 V CC modelos de 28 V de 21 a 32 V CC modelos de 48 V de 25 a 50 V CC Tolerancia de tensión de salida a plena carga: modelos de 5 V ± 0,25 V modelos de 9 V ± 0,3 V modelos de 12 V y 15 V ± 0,4 V modelos de 24 V y 28 V ± 0,5 V modelos de 48 V ± 0,7 V modelos de 100 V, 150 V, 200 V y 250 V ± 3,0 V
