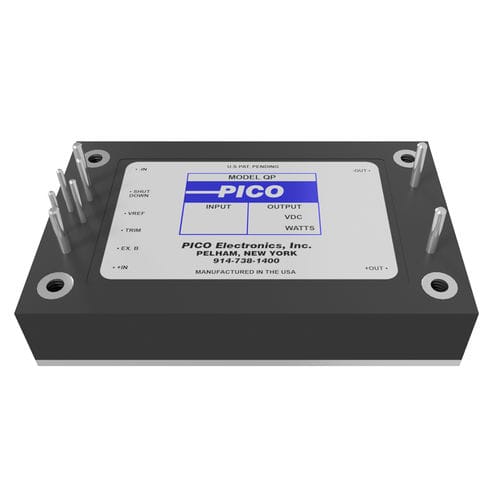

Módulo conversor DC DC encapsulado 6QP series

reguladoindustrialpara equipos de telecomunicaciones

La serie QP de convertidores CC/CC de potencia en miniatura funciona en amplios rangos de tensión de entrada (4,5-9 Vcc, 9-18 Vcc, 18 - 36 Vcc y 36 - 72 Vcc), manteniendo una regulación de salida ajustada y un bajo rizado. Las características de seguridad de los módulos QP incluyen: Protección contra sobretemperatura, subtensión/sobretensión de entrada, sobrecorriente de salida y cortocircuito. Las unidades de la serie QP también disponen de apagado remoto, capacidad de recorte, 3Vref, polarización externa y no utilizan optoacopladores en el bucle de realimentación. El funcionamiento a frecuencia fija permite la conexión en paralelo para mayores requisitos de potencia. Las unidades de la serie QP están totalmente encapsuladas para un funcionamiento robusto. APLICACIONES: Aplicaciones comerciales, industriales y militares, control de procesos, potencia distribuida, equipos de prueba, telecomunicaciones. CARACTERÍSTICAS: Regulación de línea y carga: desde 0,5% Vout Eficiencia: Hasta el 90% Bajo rizado Protección de sobretensión/subtensión de entrada Protección contra sobrecorriente y cortocircuito de salida Pinza de tensión de salida: típ. 120% Vout Apagado térmico Capacidad de recorte: - 5% Vout 3Vref pin de salida Apagado remoto Pin de polarización externa para aplicaciones de carga de condensadores temperatura estándar de funcionamiento de la placa base de 0°C a +85°C. Temperatura de funcionamiento ampliada también disponible aislamiento de entrada/salida de 2500 Vrms Totalmente encapsulado
