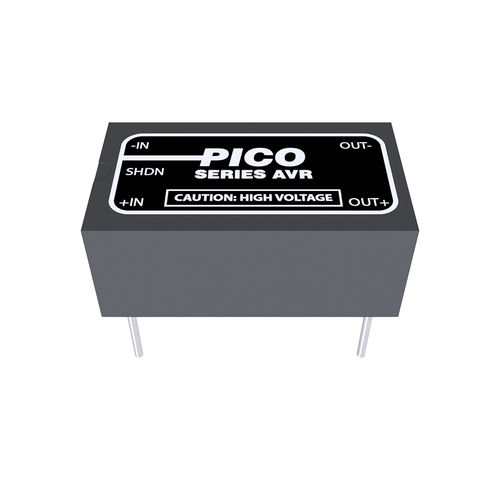

Módulo conversor DC DC encapsulado AVR series

de alta tensióncon mínimas ondulacionesregulado

La serie AVR de convertidores CC-CC de alto voltaje está pensada para usuarios que necesitan una fuente de voltaje regulada, aislada y en miniatura. Estas unidades de salida única de 1 vatio ofrecen una alta regulación junto con un bajo rizado y estabilidad. Las unidades AVR están protegidas contra sobretensión de entrada, sobrecorriente de salida y sobretemperatura. Al no requerir una carga mínima, las unidades pueden funcionar de forma segura tanto en vacío como a plena carga. Encapsuladas en una carcasa en miniatura y encapsuladas, las unidades funcionan en un rango de temperaturas de -25ºC a +70ºC sin disipador térmico ni reducción de potencia. Estas unidades son adecuadas para aplicaciones como desviación o enfoque de haces de electrones, tubos fotomultiplicadores, transductores piezoeléctricos o cualquier otra aplicación que requiera fuentes de alta tensión reguladas y aisladas. CARACTERÍSTICAS: Aislamiento de entrada/salida hasta 1500V 4 tensiones de entrada estándar: 5, 12, 24, 28 Vcc Protección contra sobretensión de entrada Protección de salida contra sobrecorriente y cortocircuito Apagado remoto potencia de salida de 1 vatio a 70ºC ambiente sin disipador de calor Carcasa en miniatura y perfil bajo (0,500") Montaje en PC CARACTERÍSTICAS TÍPICAS: Apagado por tensión de entrada: Vin, nom +25% (típico) Tolerancia de tensión de salida: ± 0,25% Vout Límite de corriente de salida: Iout, máx. +30% (típico) Potencia de salida: 1 vatio máximo Desconexión interna por sobretemperatura: 95ºC Regulación de línea: 0.1% Vout Regulación de carga: 0.25% Vout (para cambio de carga de 0 a 100%) Sobreimpulso de salida: 5% Vout (para un paso de carga del 50% al 100%) Tiempo de recuperación de salida: 30 ms (dentro del 1% de Vout) Ondulación de salida: 0.25% Vout, pico-pico
