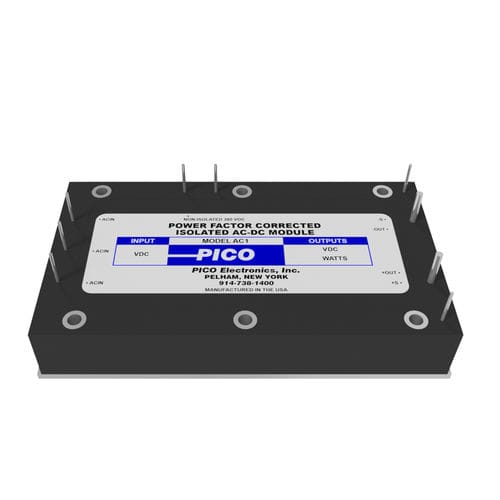

Módulo PFC AC1 series

frecuencia de entrada de 360 a 800 Hz entrada trifásica disponible Consulte en fábrica: 800-431-1064 Cumple los requisitos EN/IEC 61000-3-2 Tensión de entrada universal: 85 a 265 VCA Factor de potencia corregido, 0,99 (50 - 100% a plena carga) Diseño que ahorra espacio: Un módulo sustituye a dos Tensiones de salida especiales disponibles Tensión de salida regulada Fabricado en EE.UU., totalmente encapsulado Funciones típicas/Características eléctricas Tensión de entrada de línea CA: 85 a 265 VCA 47-440 Hz Potencia de salida: 150 a 300 vatios, ver tabla 85 - 95 VAC Entrada, 200w máximo (5V, 150w máx.) Ondulación de la tensión de salida: 75-480 mV, ver tabla Temperatura de funcionamiento: 0 a 85º C, temperatura de la carcasa. Ver notas de aplicación para consideraciones térmicas adecuadas. Disponible con rango de temperatura de funcionamiento de -20°C y -40°C - Consultar en fábrica Aislamiento: De entrada a salida CC: 4242 VCC De entrada o salida de CC a caja: 2121 V CC De la entrada de CA a la salida auxiliar de 380 V CC: Sin aislamiento Condensador necesario: Externo en las patillas auxiliares de 380 V CC: Electrolítico de 220uf, 450 voltios * DEBE INSTALARSE Punto de ajuste del límite de corriente: 130 % del valor nominal a plena carga (típico) Frecuencia de funcionamiento: 100Khz: Fija
