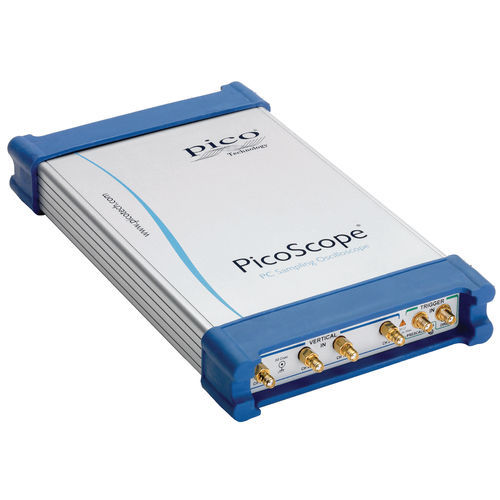

Osciloscopio de sobremesa PicoScope 9300 series

digitalópticodiferencial

Osciloscopios de muestreo hasta 25 GHz con TDR/TDT y modelos ópticos osciloscopios de 15 a 25 GHz eléctricos, 9,5 GHz ópticos, TDR/TDT, de 2 y 4 canales, compactos, portátiles y con USB. Estas unidades ocupan muy poco espacio en su banco de trabajo y son lo suficientemente pequeñas como para llevarlas con su ordenador portátil para realizar pruebas in situ, pero eso no es todo. En lugar de utilizar cabezales de sonda remotos conectados a una gran unidad de sobremesa, puede colocar el osciloscopio justo al lado del dispositivo que se está probando. Ahora todo lo que hay entre el osciloscopio y el dispositivo bajo prueba es un cable coaxial corto y de bajas pérdidas. Todo lo que necesita está integrado en el osciloscopio, sin tener que preocuparse de costosos complementos de hardware o software. - Muestreo secuencial de 15 TS/s (64 fs) - Hasta 15 GHz preescalados, disparo directo de 2,5 GHz y recuperación de reloj de 11,3 Gb/s - ADC de 16 bits a 1 MS/s líder del sector y rango dinámico de 60 dB - Pruebas de ojo y máscara a 16 Gb/s con bloqueo de patrón de hasta 223-1 - Interfaz de usuario de Windows intuitiva y compatible con la tecnología táctil - Amplias mediciones incorporadas, histograma y biblioteca de máscaras de datos editables - Generador de pasos TDR/TDT integrado, diferencial y deskewable Aplicaciones típicas - Pruebas, servicios y fabricación de telecomunicaciones y radares - Pruebas de fibra óptica, transceptores y láseres - Mediciones de sistemas digitales de RF, microondas y gigabits - Bandas de radar I, G, P, L, S, C, X, Ku - Análisis de sincronización y fase de precisión - Diseño y caracterización de sistemas digitales - Diagrama de ojo, máscara y prueba de límites hasta 10 Gb/s - Ethernet, HDMI 1, HDMI 2, PCI, SATA, USB 2.0, USB 3.0 - Análisis TDR/TDT de cables, conectores, placas base, PCB y redes - Pruebas de fibra óptica, transceptores y láseres - Caracterización de semiconductores
