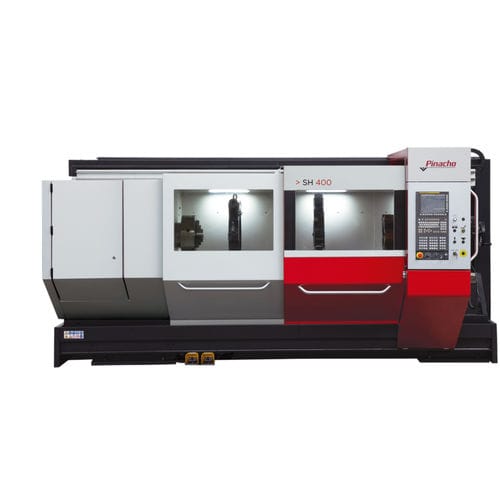

Torno CNC SH serieshorizontal4 ejesde mesa plana
Añadir a mis favoritos
Añadir al comparador
Características
- Sistema de control
- CNC
- Orientación del husillo
- horizontal
- Número de ejes
- 4 ejes
- Estructura
- de mesa plana
- Nariz del husillo
- A2-8, D1-8
- Número de herramientas
- 12 herramientas
- Rendimiento
- de precisión
- Otras características
- de grandes dimensiones
- Función combinada
- de mandrilado
- Diámetro
1.050 mm
(41,34 in)- Velocidad de rotación
Máx.: 1.700 rpm
(10.681,415 rad.min-1)Mín.: 0 rpm
(0 rad.min-1)- Carrera Z
10.000 mm
(394 in)- Avance rápido eje X
7.500 mm/min
(5 in/s)- Avance rápido eje Z
10.000 mm/min
(7 in/s)- Longitud total
3.610 mm, 4.610 mm, 5.610 mm, 6.610 mm, 7.610 mm
(142 in, 181 in, 221 in, 260 in, 300 in)- Ancho total
2.170 mm, 2.190 mm
(85 in, 86 in)- Altura total
2.090 mm, 2.315 mm
(82 in, 91 in)- Peso
Máx.: 10.000 kg
(22.046 lb)Mín.: 5.460 kg
(12.037 lb)
Descripción
La serie SH de tornos CNC marca un hito entre las máquinas de control numérico de bancada plana. Tornos paralelos de hasta 4 ejes que proporcionan una versatilidad record dentro de su segmento sin renunciar a la precisión y calidad de acabados que han hecho de Pinacho un referente en el mundo de la máquina herramienta.
Los tornos paralelos SH han sido diseñados pensando en nuestros clientes más exigentes, utilizando componentes de la más alta calidad en combinación con la tecnología más innovadora fruto de más de 70 años de experiencia.
Modelos de hasta 4 ejes CNC, 1050 mm de volteo sobre bancada y 5000 mm entre centros.
EQUIPAMIENTO ESTÁNDAR
• Control Fagor 8055T
• Gráficos dinámicos / trayectoria
• Editor de perfiles
• Pantalla 11”
• Casquillo reductor del eje principal y puntos fijos
• Servomotor
• Caja de velocidades 2 gamas
• Torreta automática de 8 posiciones con 4 portadores
• Volante portátil
• Equipo de refrigeración
• Patas de fundición
• Placas de nivelación
• Luz de trabajo
• Semáforo luminoso
• Manual de instrucciones
• Norma de verificación DIN 8605
• Normativa CE
ACCESORIOS OPCIONALES
• Control Fanuc Oi-TF, Siemens 828D
• Pasos de barra hasta 310 mm
• Eje C
• Eje Y
• Torretas automáticas y motorizadas 8 o 12 posiciones VDI o BMT
• Platos de 3 y 4 garras
• Plato y contrapunto hidráulicos
• Lunetas fijas de varias capacidades
• Luneta móvil
• Luneta hidráulica
• Transformador eléctrico
• Plato trasero
• Soporte para barras de mandrinar
• Punto giratorio
• Bomba de refrigerante de mayor presión
• Transportador de virutas
• Juegos antivibratorios
• Medidor de herramientas
• Refrigerador de cuadro eléctrico
