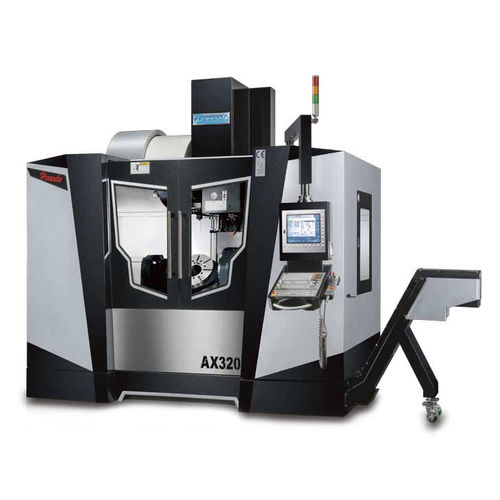

Centro de mecanizado CNC 5 ejes AX320

verticalcon mesa rotativa abatible24 herramientas

Las piezas principales de la estructura están fabricadas en fundición Meehanite de alta calidad, templada para aliviar tensiones. La elevación del cabezal del husillo emplea un sistema de equilibrio de tipo neumático para minimizar la vibración del cabezal del husillo durante el desplazamiento. El mecanizado sincronizado en 5 ejes ahorra tiempo de mecanizado, reduce la preparación repetitiva de la pieza y los errores, al tiempo que aumenta drásticamente el mecanizado y la precisión. Pinnacle AX320/ AX450 han demostrado ser super máquinas de alta eficiencia y precisión. Características Inclinación del eje A 150° (-120°/+30°) Eje C rotativo 360 Conicidad del eje ISO40 Ejes X, Y y Z Vía lineal Construcción robusta para ofrecer precisión de por vida año tras año Las principales piezas estructurales están fabricadas en fundición Meehanite (GB 300) de alta calidad, templada para aliviar tensiones con una dureza superior a 190HB. Las guías lineales tipo rodillo en los ejes X, Y, Z aumentan la estabilidad. Los ejes X, Y, Z se transmiten con husillos de bolas de clase C3, Ø40mm. Husillo de bolas huecas con sistema de refrigeración La refrigeración por aceite a través de los husillos de bolas en los ejes X, Y, Z minimiza la deformación térmica y el juego, al tiempo que garantiza un movimiento suave durante el desplazamiento rápido. Sistema de equilibrado neumático El eje Z está contrapesado neumáticamente mediante cilindros neumáticos de alta respuesta. Además de un tanque de reserva de aire para aumentar el rendimiento del equilibrado, garantizando un movimiento rápido y estable del eje Z, proporcionando un alto acabado superficial. Sistema de refrigeración del husillo El refrigerador de aceite del husillo permite que éste mantenga una temperatura de funcionamiento constante y garantiza una larga vida útil. También proporciona un mecanizado de alta eficiencia y alta precisión. Diámetro de la mesa giratoria Ø320 / Ø450mm Precisión de repetición, eje A/C: 15"/10 Precisión de repetibilidad, eje A/C: 10"/8
