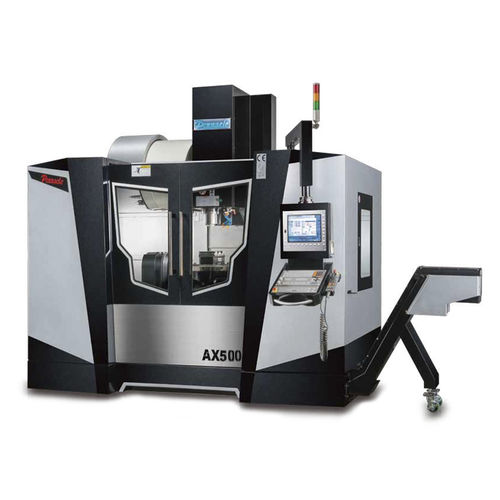

Centro de mecanizado CNC 5 ejes AX500

verticalcon mesa rotativa abatibleHSK A-63

Las piezas principales de la estructura se fabrican con hierro fundido Meehanite de alta calidad, templado para aliviar tensiones. A/C adoptar motor DD asegurar la alta precisión y eficiente. El mecanizado sincronizado de 5 ejes ahorra tiempo de mecanizado, reduce la configuración repetitiva de la pieza de trabajo y el error, al tiempo que aumenta drásticamente el mecanizado y la precisión. Características Inclinación del eje A 220° (±110°) Rotación del eje C 360 Conicidad del eje ISO40 Ejes X, Y y Z Vía lineal Construcción robusta para ofrecer precisión de por vida año tras año Las principales piezas estructurales están fabricadas en hierro fundido Meehanite (GB 300) de alta calidad, templado para aliviar la tensión con una dureza superior a 190HB. vías lineales tipo rodillo de 45 mm en los ejes X, Y, Z para aumentar la estabilidad. Los ejes X, Y, Z se transmiten con husillos de bolas de clase C3, Ø40mm. REFRIGERANTE A TRAVÉS DE HUSILLO DE BOLAS (ESTÁNDAR) El refrigerante a través de los husillos de bolas en los ejes X, Y minimiza la deformación térmica y la holgura, al tiempo que garantiza un movimiento suave durante el desplazamiento rápido. Sistema de equilibrado neumático El eje Z está contrapesado neumáticamente mediante cilindros neumáticos de alta respuesta. Además de un tanque de reserva de aire para aumentar el rendimiento del equilibrado, garantizando un movimiento rápido y estable del eje Z, proporcionando un alto acabado superficial. Sistema de refrigeración del husillo El refrigerador de aceite del husillo permite que éste mantenga una temperatura de funcionamiento constante y garantiza una larga vida útil. También proporciona un mecanizado de alta eficiencia y alta precisión. Diámetro de la mesa giratoria Ø500 Velocidad de rotación de los ejes A/C: 30/90rpm Precisión de posicionamiento, eje A/C: 8"/8 Precisión de repetibilidad, eje A/C 4"/4" Accesorios Chorro de aire a través del husillo Chorro de aire por la pieza (nariz) Sistema de lavado de refrigerante cubiertas telescópicas de 3 ejes Protección total contra salpicaduras Sistema de lubricación automática
