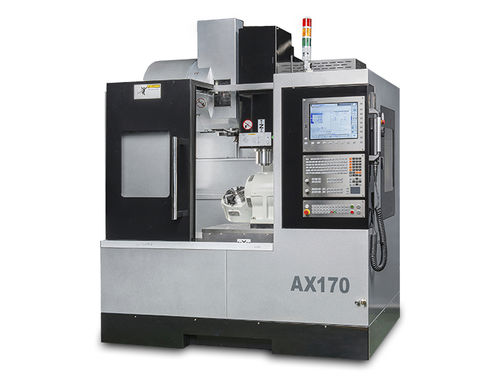

Centro de mecanizado CNC 5 ejes AX170

verticalcon mesa rotativa abatibleHSK A-63

Las piezas principales de la estructura están fabricadas con hierro fundido Meehanite de alta calidad, templado para aliviar la tensión. A/C adoptar motor DD asegurar la alta precisión y eficiente. El mecanizado sincronizado de 5 ejes ahorra tiempo de mecanizado, reduce la configuración repetitiva de la pieza de trabajo y el error, al tiempo que aumenta drásticamente el mecanizado y la precisión. Características Inclinación del eje A 240° (-120°/+120°) Rotación del eje C 360 Cono del eje ISO40 Ejes X, Y y Z Vía lineal Rígido, Estable, Preciso Construcción robusta para proporcionar precisión de por vida año tras año Las principales piezas estructurales están fabricadas en hierro fundido Meehanite (GB 300) de alta calidad, templado para aliviar la tensión con una dureza superior a 190HB. vías lineales tipo rodillo de 25 mm en los ejes X, Y, Z para aumentar la estabilidad. Los ejes X, Y, Z se transmiten con husillos a bolas de clase C3, Ø28mm. Husillo de bolas huecas con sistema de refrigeración La refrigeración por aceite a través de los husillos de bolas en los ejes X, Y, Z minimiza la deformación térmica y la holgura, al tiempo que garantiza un movimiento suave durante el desplazamiento rápido. Sistema de refrigeración del husillo El enfriador de aceite del husillo permite que éste mantenga una temperatura constante de funcionamiento y garantiza una larga vida útil. También proporciona un mecanizado de alta eficiencia y alta precisión. Diámetro de la mesa giratoria Ø170 Rotación e inclinación de la mesa accionadas por motor DD Velocidad de rotación de los ejes A/C: 60/200rpm Precisión de posicionamiento, eje A/C: 5"/5" Precisión de repetibilidad, eje A/C 4"/4" Accesorios Chorro de aire Chorro de aire para pieza cubiertas Telescópicas de 3 Ejes Protección total contra salpicaduras Sistema de autolubricación Codificador rotativo del eje A Codificador rotativo del eje C Lámpara de trabajo Luz de estado de funcionamiento Sistema de equilibrio neumático del eje Z Sistema de refrigeración Pistola de aire / pistola de agua Volante MPG Intercambiador de calor Interfaz RS-232
