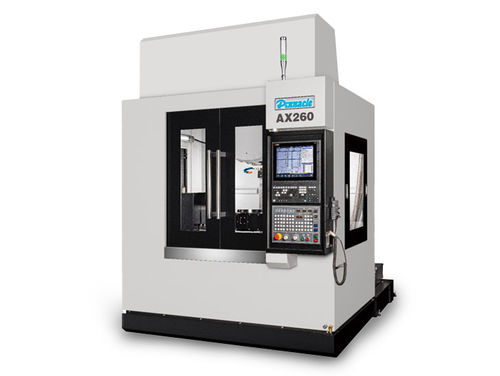

Centro de mecanizado CNC 5 ejes AX260

verticalcon mesa rotativa abatibleBBT30

Las piezas principales de la estructura se fabrican con hierro fundido Meehanite de alta calidad, templado para aliviar la tensión. A/C adopta la leva del rodillo asegura la alta exactitud y eficiente. El mecanizado sincronizado de 5 ejes ahorra tiempo de mecanizado reduce la configuración repetitiva de la pieza de trabajo y el error, al tiempo que aumenta drásticamente el mecanizado y la precisión. Características Inclinación del eje A 150° (-30°/+120°) Rotación del eje C 360 Eje X, Y y Z Vía lineal CONSTRUCCIÓN ROBUSTA QUE PROPORCIONA PRECISIÓN DE POR VIDA AÑO TRAS AÑO Las principales piezas estructurales están fabricadas en hierro fundido Meehanite (GB 300) de alta calidad, templado para aliviar tensiones con una dureza superior a 190HB. Las guías lineales de tipo rodillo T25mm en los ejes X, Y, Z aumentan la estabilidad. Los ejes TX, Y, Z se transmiten con husillos de bolas de clase C3, Ø28mm. HUSILLO DE BOLAS HUECO CON SISTEMA DE REFRIGERACIÓN La refrigeración por aceite a través de los husillos de bolas en los ejes X, Y, Z minimiza la deformación térmica y el juego, al tiempo que garantiza un movimiento suave durante el desplazamiento rápido. SISTEMA DE REFRIGERACIÓN DEL HUSILLO El refrigerador de aceite del husillo permite que éste mantenga una temperatura de funcionamiento constante y garantiza una larga vida útil. También proporciona un mecanizado de alta eficiencia y gran precisión. Diámetro de la mesa giratoria Ø260 Rotación e inclinación de la mesa accionadas por leva de rodillos Velocidad de rotación de los ejes A/C: 26,3/84,3 rpm Precisión de posicionamiento, eje A/C: 15"/10" (Encoder -opt.) Precisión de repetibilidad, eje A/C: 10"/8" (Encoder -opt.) ACCESORIOS ESTÁNDAR Chorro de aire Chorro de aire para pieza cubiertas Telescópicas de 3 Ejes Protección total contra salpicaduras Sistema de autolubricación Lámpara de trabajo Luz de estado de funcionamiento Sistema de refrigeración Pistola de Aire / Pistola de Agua Interfaz USB-RJ45 Enfriador de aceite del eje Herramientas de ajuste y caja aTC de 30 brazos Pernos de nivelación y almohadillas Manuales
