Software de supervisión iModView

de interfazde mandoHMI

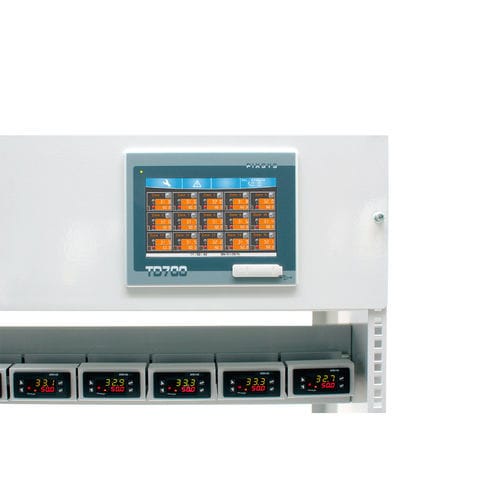

El software iModViewCE ha sido desarrollado para la supervisión y control de termocontroladores Pixsys con interfaz RS485 y está disponible solo con el HMI WinCE modelo TD700-AD. A traves de la conexión ModbusRTU es posible monitorear fino hasta un máximo de 30 zonas. El software permite configurar instantaneamente todos los setpoint de las zonas con el mismo valor o de controlar el setpoint individual de la zona seleccionada. Una especifica función consiente registrar la curva de procesos y setpoint en un file .csv y exportarlos a traves de llave USB o conexión ethernet. Es posible visualizar un gráfico de la curva de proceso y setpoint para cada zona individual. El aplicativo gestiona la traducción de los textos en 5 idiomas (Ingles, Italiano, Aleman, Frances y Español). La comunicación entre panel HMI y termocontroladores viene a traves del protocolo Modbus RTU con seriale RS485 con BaudRate 19200 bit/s (default instrumentos Pixsys) con formato 8,N,1.
