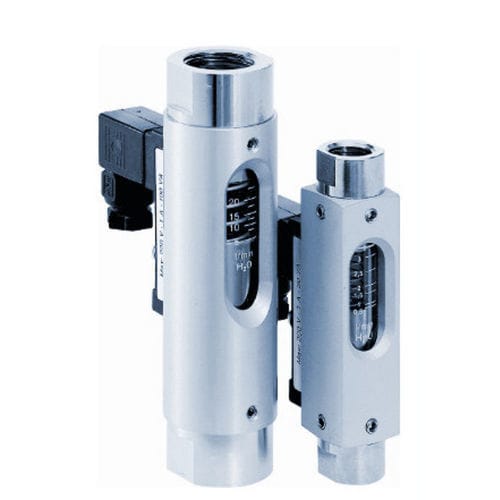

Caudalímetro de área variable DS01 series

volumétricopara líquidopara gas

El caudalímetro e interruptor modelo DS01 funciona según un principio de área variable modificado. El flotador es guiado en un vaso de medición cilíndrico por medio de un muelle. El medio que fluye mueve el flotador en la dirección del caudal. El borde superior del flotador muestra el caudal momentáneo a través de una escala quemada en el cristal de medición. Un contacto Reed está montado fuera del contador en una carcasa sellada. Cuando el flotador alcanza la posición del contacto Reed, el interruptor se cierra. Con caudales más altos, el flotador se mueve más hacia arriba hasta que alcanza un tope de flotador incorporado, manteniendo el interruptor cerrado. Esto asegura una función de interruptor biestable en cualquier momento. El contacto Reed es ajustable en todo el rango de conmutación del contador. Aplicaciones típicas Los caudalímetros y monitores de área variable DS01 se utilizan para medir y controlar caudales continuos de líquidos o medios gaseosos de baja viscosidad. Las áreas de aplicación son: sistemas de refrigeración ingeniería investigación y desarrollo DS01 Caudalímetro e interruptor de área variable en miniatura para líquidos o gases de baja viscosidad Versión económica versiones disponibles en latón o acero inoxidable para tuberías de 1/4" a 1 1/4". escalas grabadas en vidrio cualquier posición de montaje con contacto de conmutación y/o transmisor analógico presión máx.: 16 bar, temperatura máx: 160 °C
