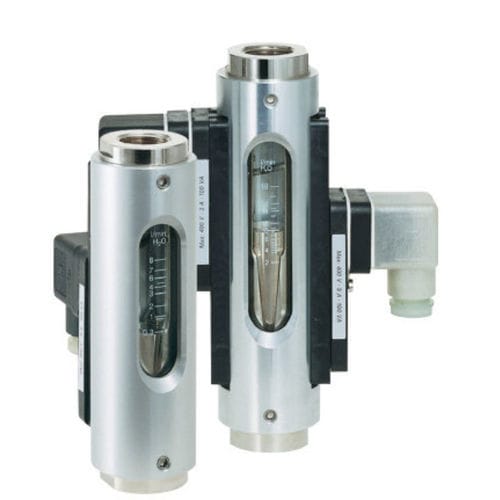

Caudalímetro de área variable DS03 series

volumétricopara líquidopara gas

El caudalímetro e interruptor modelo DS03 funciona según un principio de área variable modificado. El flotador está guiado en un tubo de medición cónico hacia arriba. El medio fluyente mueve el flotador en la dirección del caudal. El borde superior del flotador muestra el caudal momentáneo mediante una escala quemada en el cristal de medición. Un contacto Reed está montado fuera del contador en una carcasa sellada. Cuando el flotador alcanza la posición del contacto Reed, el interruptor se cierra. Con caudales más altos, el flotador se mueve más hacia arriba hasta que alcanza un tope de flotador incorporado, manteniendo el interruptor cerrado. Esto asegura una función de interruptor biestable en cualquier momento. El contacto Reed es ajustable en todo el rango de medición del contador. Aplicaciones típicas Los caudalímetros y monitores de área variable DS03 se utilizan para medir y controlar caudales continuos de líquidos o medios gaseosos de baja viscosidad. Los campos de aplicación son: sistemas de refrigeración ingeniería investigación y desarrollo
