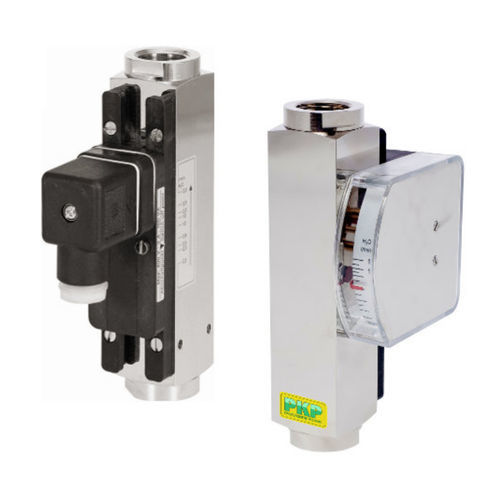

Caudalímetro de área variable DS04 series

volumétricopara líquidopara gas

El caudalímetro e interruptor modelo DS04 funciona según un principio de área variable modificado. El flotador está guiado en un tubo de medición cónico hacia arriba. El medio fluyente mueve el flotador en la dirección del caudal. Un indicador de aguja montado externamente está acoplado magnéticamente al flotador y así, siguiendo la posición del flotador, indica el caudal en una escala. Un contacto Reed está montado fuera del contador en una carcasa sellada. Cuando el flotador alcanza la posición del contacto Reed, el interruptor se cierra. Con caudales mayores, el flotador se desplaza más hacia arriba hasta alcanzar un tope de flotador incorporado, manteniendo el interruptor cerrado. Esto asegura una función de interruptor biestable en cualquier momento. El contacto Reed es ajustable en todo el rango de medición y conmutación del contador. Aplicaciones típicas Los caudalímetros y monitores de área variable DS04 se utilizan para medir y controlar caudales continuos de líquidos o medios gaseosos de baja viscosidad. Las áreas de aplicación son: sistemas de refrigeración ingeniería investigación y desarrollo para medición y control de líquidos o gases de baja viscosidad material: latón o acero inoxidable para tamaños de tubo de 1/4" a 1 con contactos de conmutación, salida analógica y/o pantalla
