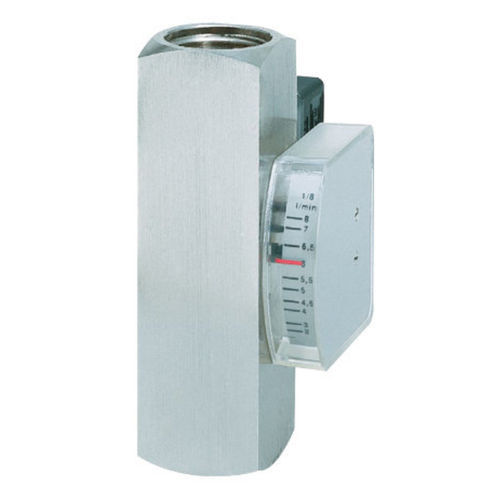

Caudalímetro de área variable DS08 series

volumétricopara líquidode acero inoxidable

El caudalímetro e interruptor modelo DS08 funciona según un principio de área variable modificado. El flotador es guiado en un tubo de medición cilíndrico por medio de un muelle. El medio fluyente mueve el flotador en la dirección del caudal. Un indicador de aguja montado en el exterior está acoplado magnéticamente al flotador y así, siguiendo la posición del flotador, indica el caudal en una escala. Un contacto Reed está montado fuera del contador en una carcasa sellada. Cuando el flotador alcanza la posición del contacto Reed, el interruptor se cierra. Con caudales mayores, el flotador se desplaza más hacia arriba hasta alcanzar un tope de flotador incorporado, manteniendo el interruptor cerrado. Esto asegura una función de interruptor biestable en cualquier momento. Compensación de viscosidad, posición de montaje y fiabilidad El muelle incorporado y el flotador magnético garantizan una fiabilidad absoluta del contador. Este muelle, que empuja el flotador hacia su posición cero en contra del flujo, permite utilizar el contador en cualquier posición de montaje. El muelle está envejecido artificialmente, lo que elimina la necesidad de recalibrarlo en las distintas posiciones de montaje. El fuerte muelle y un orificio en el flotador trabajan juntos para limitar los efectos de los cambios de viscosidad a un mínimo absoluto en comparación con los caudalímetros de área variable normales. Aplicaciones típicas El caudalímetro e interruptor de área variable modelo DS08 se utiliza para medir y controlar el caudal de líquidos viscosos, es decir, en sistemas de lubricación central, cualquier otro circuito de lubricación, hidráulica, aceites de transformadores, etc.
