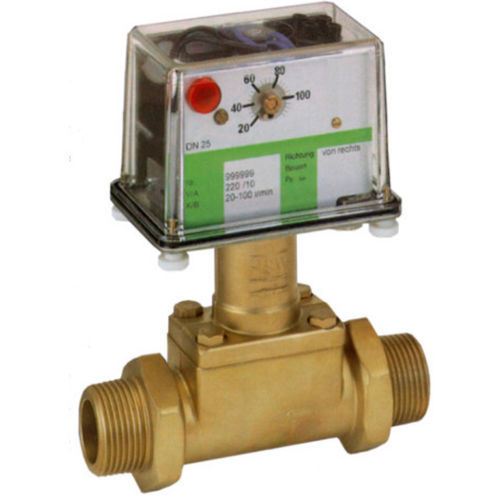

Controlador de caudal de palanca DP05

para líquidode acero inoxidablede latón

El interruptor de caudal modelo DP05 funciona según el principio de paleta-fuelle. El líquido que fluye empuja contra la superficie de una paleta montada en el extremo de un brazo pivotante. El brazo se desvía contra la fuerza de un muelle. Esta desviación se transmite mecánicamente a una unidad de contacto ajustable. Un sistema de fuelles cierra herméticamente el mecanismo frente al líquido. En caso de avería, el muelle devuelve la placa de la paleta a la posición cero (sin caudal), lo que hace que el sistema señale una avería automáticamente. Aplicaciones típicas El interruptor de caudal de fuelle de paletas DP05 es adecuado para controlar líquidos poco viscosos y de baja viscosidad en caudales medios a grandes, por ejemplo, para circuitos de agua industriales, ya que son relativamente insensibles a los fluidos sucios/contaminados. Para tamaños nominales de tubería superiores a DN 50, la instalación con una brida de montaje intermedia especial ofrece una relación precio/rendimiento excepcionalmente económica. para diámetros de tubo de 3/8" a DN 600 insensible contra medios sucios y campos electromagnéticos medio herméticamente sellado del elemento de conmutación mediante un fuelle de acero inoxidable materiales: latón, acero inoxidable o PVC presión máx.: 16 bar, temperatura máx: 100 °C con 1 ó 2 microinterruptores de alta capacidad (250 V, 10 A) rangos de conmutación: 1-5 l/min ... 1250-4500 m³/h de agua
