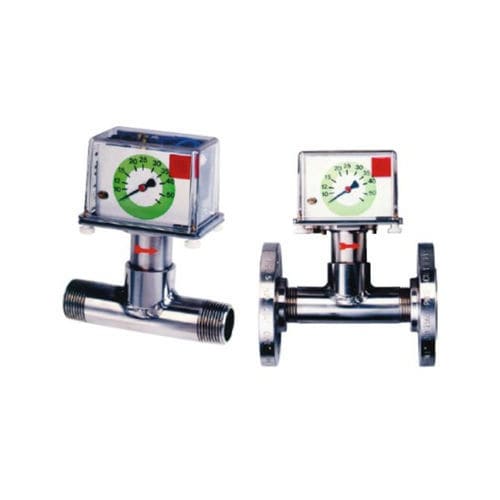

Controlador de caudal de palanca DP06 series

para líquidode acero inoxidablede latón

Los caudalímetros e interruptores modelo DP06 funcionan según el principio de paleta-fuelle. El líquido que fluye empuja contra la superficie de una paleta montada en el extremo de un brazo pivotante. El brazo se desvía contra la fuerza de un muelle. Esta desviación se transmite mecánicamente a un indicador de 270° y a una unidad de contacto ajustable por separado. Un sistema de fuelle separa el líquido del mecanismo. En caso de avería, el muelle devuelve la placa de la paleta a la posición cero (sin caudal), lo que hace que el sistema señale automáticamente una avería. Aplicaciones típicas El caudalímetro y conmutador de paleta y fuelle DP06 es adecuado para controlar líquidos poco viscosos y de baja viscosidad en volúmenes de caudal medios a grandes, por ejemplo, para circuitos de agua industriales, ya que son relativamente insensibles a los fluidos sucios / contaminados. Para tamaños nominales de tubería superiores a DN 50, la instalación con una brida de montaje intermedia ofrece una relación precio/rendimiento excepcionalmente económica. indicador grande de 270 para diámetros de tubo de 3/8" a DN 600 insensible contra medios sucios y campos electromagnéticos medio herméticamente sellado del elemento de conmutación mediante un fuelle de acero inoxidable materiales: latón, acero inoxidable o PVC presión máx.: 16 bar, temperatura máx: 100 °C con 1 ó 2 microinterruptores de alta capacidad (250 V, 10 A) rangos de medición y conmutación: 1-5 l/min ... 1250-4500 m³/h de agua
