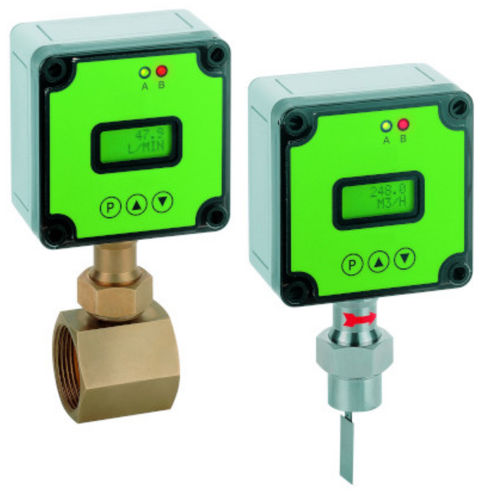

Caudalímetro de palanca DP07 series

volumétrico4-20 mARS-232

El caudalímetro DP07 funciona según el principio de paleta-fuelle. Por el flujo del líquido el brazo de la paleta se mueve en la dirección del flujo contra la fuerza de un muelle. Este movimiento se transmite a un imán y su posición es detectada por un sensor Hall. Una unidad electrónica basada en un microprocesador calcula, de acuerdo con una curva de calibración, el caudal real del medio. Un sistema de dos cámaras garantiza que, incluso en caso de avería del dispositivo, no pueda entrar medio en la carcasa electrónica. Aplicaciones típicas Los transmisores de caudal DP07 se utilizan para supervisar el caudal de medios de baja viscosidad hasta grandes caudales. Especialmente en el caso de tuberías de más de DN 50 hay una relación calidad-precio indiscutible gracias al uso de una boquilla soldada. señal de salida analógica linealizada 4...20 mA, 0...10 V o frecuencia 2 finales de carrera independientes (relés) presión máx.: 25 bar, temperatura máx: 100 °C interfaz RS-232 opcional insensible a medios sucios/contaminados montaje sencillo, para tuberías de hasta DN 600 rangos de conmutación: 1,5 l/min ... 4500 m³/h
