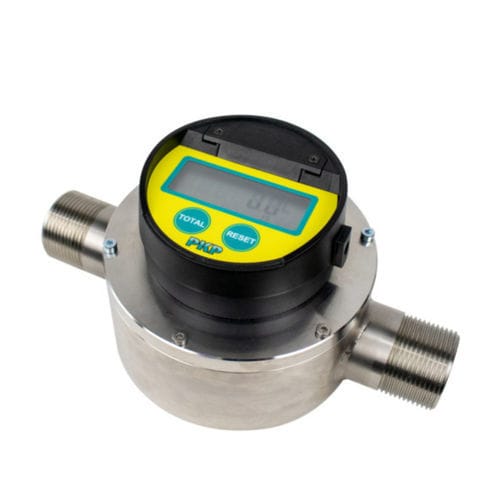

Caudalímetro de palanca DND01

de turbinade engranajecon disco variable

Los medidores de disco nutante miden directamente el caudal volumétrico. En la cámara de medición esférica se encuentra -como pared móvil de la cámara- el disco de tuerca con un cojinete central, que es accionado por el líquido que fluye a través de él. Con cada movimiento de oscilación completo, un volumen definido fluye a través de la cámara de medición. Una junta tórica en la salida garantiza que el medio entrante sólo pueda salir del contador a través de la cámara de medición, asegurando así la precisión de la medición. El número de movimientos del disco de tuerca se transmite a través de un acoplamiento magnético al dispositivo montado en superficie. Aplicaciones típicas Los contadores de disco nutante de la serie DND01 se utilizan principalmente para líquidos limpios a ligeramente contaminados, agua dura y desmineralizada, aceites, combustibles y disolventes. para medios líquidos, viscosidad hasta 700 mPa s (cPoise) conexión de proceso: 3/4" macho, 1" macho, 1 1/4" macho, 1 1/2" hembra y 2" hembra materiales: PPO, latón, Vectra, acero inoxidable señales de salida: salida de impulsos (Reed, PNP, NPN o NAMUR) opcional con display separado y salida analógica y de impulsos (NPN)
