Disyuntor magnético AFB Arc-free
contra los arcos eléctricosDCconmutado

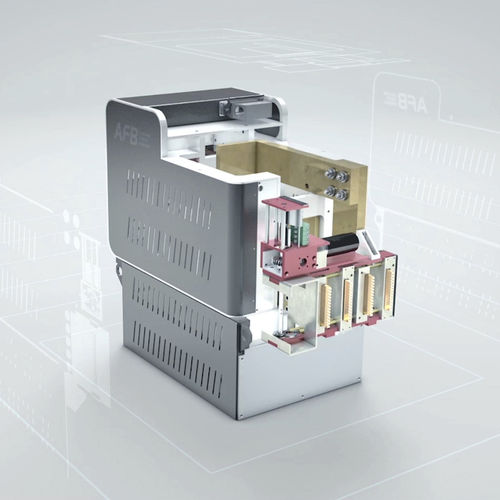

Disyuntor magnético - AFB Arc-free - PLUTON - contra los arcos eléctricos / DC / conmutado
Disyuntor magnético - AFB Arc-free - PLUTON - contra los arcos eléctricos / DC / conmutado
Disyuntor magnético - AFB Arc-free - PLUTON - contra los arcos eléctricos / DC / conmutado - imagen - 2
Disyuntor magnético - AFB Arc-free - PLUTON - contra los arcos eléctricos / DC / conmutado - imagen - 3
Disyuntor magnético - AFB Arc-free - PLUTON - contra los arcos eléctricos / DC / conmutado - imagen - 4
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
magnético
Características eléctricas
contra cortocircuitos, de alta velocidad, conmutado, DC, contra los arcos eléctricos
Modo de funcionamiento
de alta velocidad
Aplicaciones
para la distribución
Corriente primaria

2.500 A, 4.000 A

VDC

1.000 V

Descripción

AFB® es un innovador disyuntor de CC ultrarrápido basado en la experiencia y las tecnologías avanzadas de PLUTON. El AFB® se suministra para su aplicación en sistemas de distribución de energía de subestaciones de tranvía, trolebús, metro ligero y tracción de metro. La aplicación del concepto de interrupción sin arco en el disyuntor de CC proporciona las siguientes ventajas significativas en comparación con un disyuntor con conmutación estándar e interrupción de arco: seguridad y respeto al medio ambiente. No hay efecto dañino del arco ni productos de combustión contaminantes; El AFB aplica un innovador concepto de interrupción de CC, lo que se traduce en una alta resistencia al desgaste. Permite minimizar los costes en componentes, y no se requiere mantenimiento durante un largo periodo; El disyuntor AFB® se desarrolla y fabrica según los requisitos de las normas EN 50123-2/IEC 61992-2, EN 50123-3, IEC 60947-3; a diferencia del disyuntor de contacto estándar, que requiere un espacio de trabajo adicional para la expulsión de plasma en su funcionamiento, el disyuntor AFB® aplica el principio de interrupción del circuito de potencia en vacío. Como resultado, el disyuntor AFB® requiere la mitad de espacio de trabajo en comparación con el disyuntor estándar, y no hay necesidad de cumplir requisitos especiales para los huecos de aislamiento; interrupción segura de baja corriente. Prevención de daños en los contactos del disyuntor. 50 000 conmutaciones para mantenimiento (incluida la interrupción de la corriente de cortocircuito); tiempo de apertura de los contactos de cortocircuito (1 ms). Apertura de los contactos de potencia a alta velocidad y posibilidad de disparo del disyuntor antes de que se alcance la corriente de cortocircuito mediante la velocidad de aumento de la corriente (di/dt); limitación de corriente de cortocircuito es < 25 kA con valor pico calculado 100 kA.

---
