Relé de vigilancia de corriente CR-100

de potenciade seguridadDC

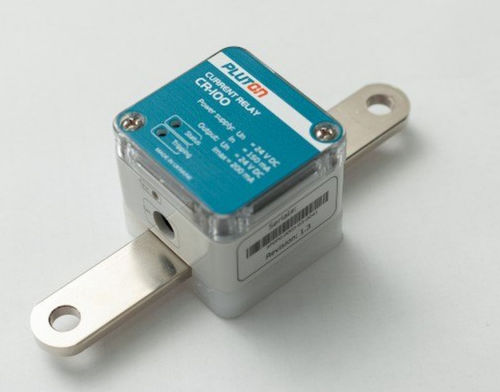

Los relés de corriente de la serie CR-100 están previstos para su aplicación en los sistemas de control automatizados de equipos electromecánicos, en los esquemas de protección de relés y automatismos para la realización de protecciones de corriente (protección de cables, protecciones de barras colectoras) en las subestaciones de tracción del transporte eléctrico urbano, metro y ferrocarriles. El relé de corriente CR-100 funciona con una alimentación de corriente continua de 24 V y mide el campo magnético alrededor de la barra colectora que lo atraviesa. El relé de corriente CR-100 se activa, cuando el campo magnético, y por lo tanto, la corriente, que pasa a través de las barras colectoras, supera el valor umbral. El valor umbral puede ser fijado por el Cliente. El relé de corriente CR-100 también se puede aplicar para el control tanto de CC con cualquier polaridad, como de CA. Estructuralmente relé de corriente CR-100 representa un circuito electrónico, montado en la placa impresa, que se instala en la carcasa. El sensor de corriente, los componentes de medición y procesamiento de la señal, los circuitos de salida de las salidas digitales, así como los componentes de indicación, control y ajuste están colocados en la placa impresa. La indicación de actuación del relé está situada en el panel frontal de la carcasa. Los circuitos externos se conectan al relé de corriente con abrazaderas de tornillo. El relé de corriente CR-100 está fabricado y aceptado de acuerdo con los requisitos de las normas nacionales, la documentación técnica actual, así como reconocido como listo para el servicio. El relé no supone ningún peligro para la seguridad, la salud o la vida de las personas, así como es absolutamente seguro para el medio ambiente.
