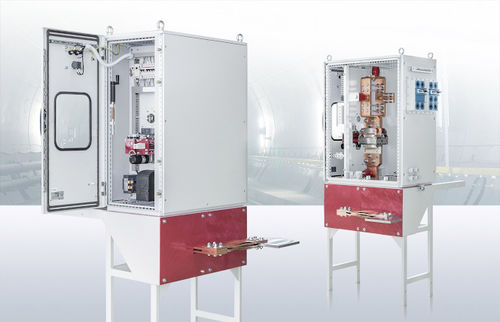

Cuadro eléctrico autónomo RU-825LR

compactode barra de bus

Las celdas RU-825LR con seccionador de línea están previstas para el cierre y la apertura de las partes muertas de 825 V de la vía de contacto del metro en el túnel y el depósito. Permiten conmutar la línea de alimentación de 825 V con una corriente nominal de 4000 A. Se componen de dos compartimentos: compartimiento con seccionador y puente de alimentación; compartimiento de mando y accionamiento del seccionador. En la puerta del compartimento de control hay una puerta para la observación visual del funcionamiento del seccionador. En la parte superior de la puerta está instalado un pequeño armario con botones de control del seccionador e interruptor de iluminación. El armario está equipado con una puerta con cerradura en forma de llave-maneta libre. Existen varias modificaciones de armarios en función del número y la ubicación de los cables de alimentación conectados y de las barras colectoras en la entrada y la salida. La conexión de los cables de alimentación al seccionador se realiza mediante abrazaderas de cable y juntas de presión marinas especiales. Las juntas de presión proporcionan un alto nivel de estanqueidad en condiciones de funcionamiento del equipo en túneles de metro. La conexión de la barra colectora de potencia al seccionador se realiza desde abajo a través de un orificio en el panel aislante instalado en la parte inferior. Existe la posibilidad de controlar el seccionador en modo local o remoto. Diseño climático y categoría de ubicación: para depósito (instalación exterior); para túneles (instalación interior).
