Sistema de excitación para generador síncrono SVG

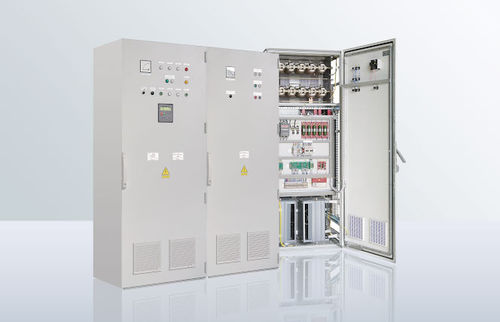

El sistema de excitación del generador síncrono SVG está previsto para la alimentación de CC regulada automáticamente del devanado de excitación del generador síncrono, en los modos de funcionamiento normal y de emergencia del generador. Estructuralmente, el sistema de excitación está representado por dos armarios de mantenimiento de doble cara - armario de convertidor y armario con equipo de conmutación. El transformador de adaptación se encuentra por separado. El sistema de excitación proporciona: puesta en marcha del generador según el algoritmo establecido; funcionamiento del generador en modo autónomo y en el sistema de potencia con cargas desde vacío hasta funcionamiento nominal, así como con sobrecargas aceptadas para el turbogenerador; funcionamiento estable del turbogenerador en los modos transitorio y de emergencia, al aliviarse y elevarse la carga, en los modos de subexcitación aceptados para el generador según las condiciones de estabilidad y calentamiento; excitación o desexcitación forzadas en caso de fallos del sistema eléctrico, que provocan la disminución o el aumento de la tensión del generador supresión del campo del devanado de excitación del generador durante la parada normal del generador mediante la conmutación del convertidor tiristor al modo inversor, y en los modos de emergencia del generador - mediante la desactivación automática de la supresión del campo; regulación automática de la corriente de excitación del generador en las funciones de potencia reactiva, tensión del estator y cosφ.
