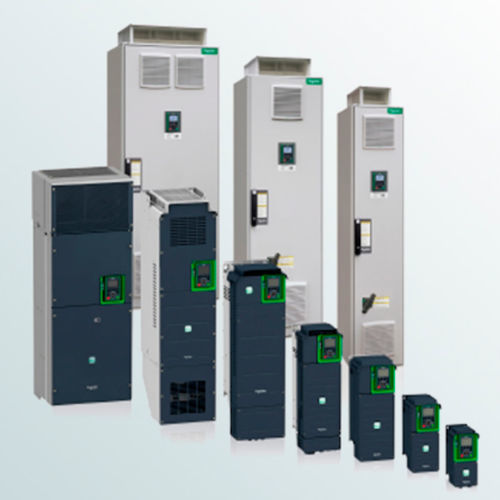

Convertidor de frecuencia trifásico

digitalIP20IP54

Los convertidores de frecuencia compactos Schneider Electric de la serie ATV son convertidores con circuito de tensión intermedia, fabricados con transistores IGBT con modulación por ancho de pulsos. Convierten un sistema de corriente trifásica con frecuencia y amplitud constantes en un sistema de corriente trifásica con frecuencia y tensión variables. Los convertidores de frecuencia se suministran para motores con una potencia de 0,75 kW a 355 kW. En el diseño estándar, funcionan en modo de dos cuadrantes. A petición adicional (opcional), los convertidores de frecuencia pueden funcionar en modo de cuatro cuadrantes. Para ello, el convertidor incorpora un chopper de frenado o un módulo de recuperación de energía. Todos los convertidores de frecuencia incorporan un acelerador de circuito. El panel gráfico con indicación LCD, provisto de caracteres cirílicos y textos en varios idiomas, se aplica para el control y el servicio. Los convertidores de frecuencia funcionan con un bajo nivel de ruido y pérdidas. La frecuencia de modulación del convertidor se fija durante el ajuste dentro de una gama de 1 a 16 kHz. Ventajas de aplicación: alta dinámica de comprobación del par de marcha del motor gracias al sistema de control vectorial basado en componentes de corriente; arranque de par constante y alta precisión de rotación; los convertidores de frecuencia son resistentes al funcionamiento en vacío, a cortocircuitos y fallos a tierra, a cualquier desviación de la red de alimentación y de la carga implementación de accionamientos individuales y multimotor en el proceso tecnológico; carcasa de acero galvanizado proporciona la máxima protección contra interferencias, impactos mecánicos y climáticos. La frecuencia de rotación de los accionamientos se ajusta suavemente y con bajas pérdidas en una amplia gama de características mecánicas del motor gracias a la aplicación del sistema de control digital,
