Armario eléctrico de mando SHSN

de conmutacióncon baseIP54

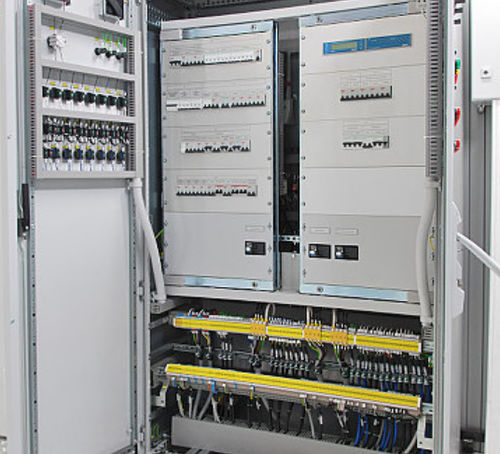

El armario de auxiliares (en adelante SHSN) está previsto para la alimentación de circuitos auxiliares de subestaciones de tracción de transporte público eléctrico (tranvía, trolebús). SHSN es un armario de mantenimiento unilateral, que proporciona un nivel de protección IP 54 según los requisitos de IEC 529, EN 60 529. Gracias a su diseño original y al uso racional del espacio interior, el nuevo armario auxiliar sustituye a los tres armarios SHSN-1М, SHSN-2М, SHSN-3М de la generación anterior, utilizados hasta ahora en la mayoría de las subestaciones de tracción. Los controles SHSN se dividen en dos grupos: 1er grupo - controles que se utilizan más comúnmente en la conmutación de rutina, que se encuentra en la puerta del armario; 2º grupo - mandos menos utilizados en la conmutación rutinaria, situados en el interior del armario en dos bastidores giratorios. Los equipos de relés y contactores, así como los equipos de protección y automáticos, están instalados en el panel de montaje situado detrás de los bastidores giratorios. Gracias a esta solución de diseño, se garantiza la flexibilidad y la facilidad de mantenimiento de la aplicación, una gran eficacia en la instalación y el ajuste de los equipos, así como una gran facilidad de mantenimiento. Funcionalmente, el SHSN permite conectar tres entradas: dos de transformadores auxiliares una de entrada de energía de la ciudad con tensión de 0,4 kV. El armario está equipado con un interruptor de transferencia automática para el caso de pérdida de suministro en alguna entrada. En los armarios se han instalado contadores digitales de cuatro zonas de conocidos fabricantes europeos que miden la potencia activa consumida en la calefacción de la subestación. En los equipos SHSN se utilizan equipos de conmutación por relé de fabricantes líderes mundiales como Schneider Electric (Francia), ABB (Alemania), etc.
