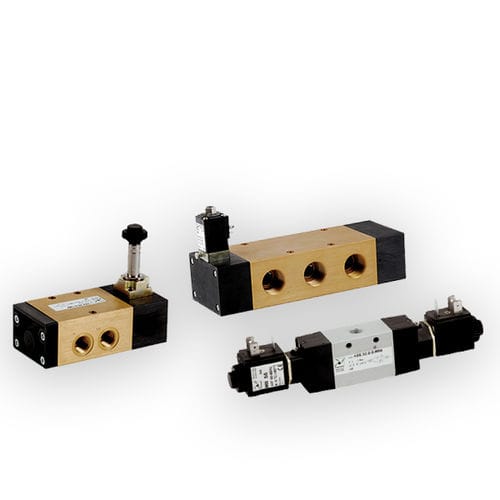

Distribuidor neumático de cajón 400 series

accionado neumáticamenteaccionado por solenoidede control directo

Se trata de válvulas de 2 etapas accionadas electroneumáticamente. Una electroválvula de accionamiento directo de la serie 300 acciona neumáticamente el distribuidor de potencia principal. Este sistema integrado permite configurar sistemas que requieren muy poco espacio. El aire de pilotaje se toma normalmente por el orificio de entrada (autoalimentación) y la única señal de accionamiento es eléctrica. La gama de electroválvulas, en cuanto a dimensiones y construcción mecánica, es similar a la de la serie 200. Así pues, disponemos de electroválvulas G 1/8″, G 1/4″, G 1/2″ y G 1″ con idénticas características neumáticas que, sin embargo, se accionan eléctricamente. Se construyen en 3 y 5 vías con 1 solenoide (monoestable) o 2 solenoides (biestable) y también 5 vías 3 posiciones con centros cerrados, centros abiertos y centros presionados. Hay que tener en cuenta que la autoalimentación del piloto eléctrico requiere siempre la entrada por el orificio 1 y si se desea una configuración de 3 vías normalmente abiertas, es necesario conmutar los operadores. Las electroválvulas G 1/8″ y G 1/4″ pueden equiparse con microsolenoides, así como con solenoides estándar, y pueden montarse en línea o a 90 grados sobre las válvulas. Tenga en cuenta que mientras que el microsolenoide puede montarse en cualquier dirección, el solenoide estándar requiere el montaje como se indica en las fotografías y diagramas.
