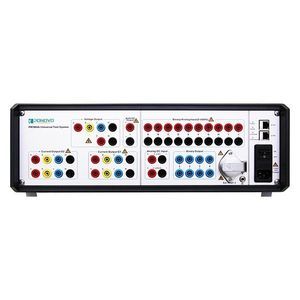

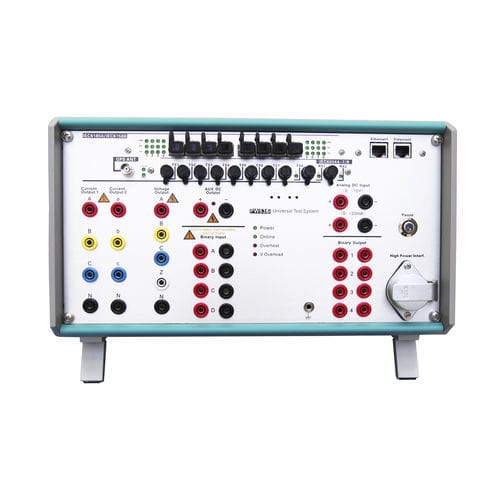

Kit de prueba eléctrico PW636i-F

de tensiónde corrientede calibración

PW636i-F (6 × 32 A, 4 × 300 V, 8 puertos de fibra óptica) es la nueva generación de equipos de prueba de relés de la serie PW que se pueden usar tanto como un equipo de prueba de relés convencional como herramientas de prueba IEC61850. Está equipado con 6 salidas de corriente, cada canal de salida de 32A/450VA, 4 salidas de voltaje, cada canal de salida de 300V/75VA, 12 entradas binarias, 8 salidas binarias, 12 salidas de bajo nivel, entradas analógicas de bajo nivel, Aux. 0-300V, que se puede utilizar en todo tipo de pruebas de relés convencionales, desde relés electromagnéticos hasta relés de computadora con microprocesador y relés digitales IEC81650. No solo tiene salidas de corriente y voltaje para todo tipo de pruebas de relés convencionales, sino que también tiene 8 puertos de fibra óptica/Ethernet conmutables para admitir pruebas de protección de relés digitales basadas en IEC61850. Puede enviar y recibir SV, simular MU para enviar SV al relé cuya dispersión es mejor que ± 80 ns, recibir SV y realizar una prueba de bucle automático. Puede publicar y suscribir mensajes GOOSE, muchos tipos diferentes de mensajes de control/bloqueo, simular el mensaje anormal (fluctuación, pérdida de marco, punto de vuelo, secuencia incorrecta, anomalías de datos, retransmisión de paquetes, canal inválido, desfasado, etc.), recibir y envíe un mensaje IEEE1588 (PTP), brinde flexibilidad para configurar los puertos SV y GOOSE de forma independiente y mida la potencia de fibra óptica recibida.
