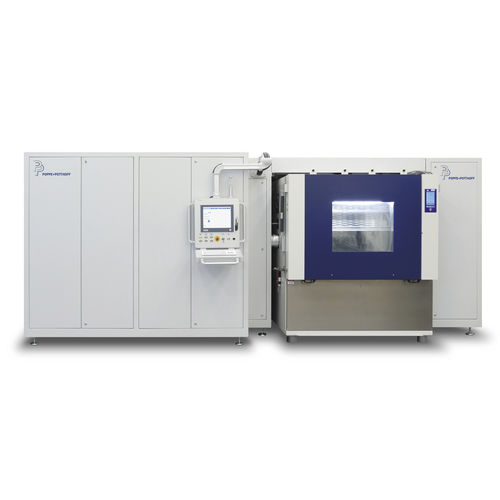

Banco de prueba de la vida útil bajo presión cíclica PPM 432

de presión pulsadade presiónde fatiga

Pruebas de componentes en una cámara climática: por ejemplo, componentes aeroespaciales El banco de pruebas de impulsos PPM 432 ofrece un potente sistema para probar componentes de refrigeración, componentes hidráulicos, sistemas de fluidos y otros recipientes a presión para la industria aeroespacial. Por ejemplo, las unidades electrónicas como las ECU a bordo producen calor que debe disiparse para garantizar que los sistemas funcionan de forma fiable durante el vuelo. El banco de pruebas de pulsaciones de presión simula un cambio de presión controlado en varios rangos de presión y condiciones de temperatura. El sistema consta de dos módulos. La unidad de suministro alberga los intensificadores de presión, las unidades de refrigeración y calefacción y el sistema de control. Las pruebas reales tienen lugar en una cámara climática en la que los DUT se prueban a una temperatura del medio de -40 °F (-40 °C) a +320 °F (+160 °C) y condiciones ambientales cambiantes de -58 °F (-50 °C) a +320 °F (+160 °C). Los intensificadores de presión pueden diseñarse según los requisitos del cliente y la idiosincrasia de los componentes. Una configuración común es un intensificador de presión para hasta 1000 psi (70 bar), dos para hasta 4000 psi (275 bar) y uno para hasta 6000 psi (414 bar), mientras que el aceite aeroespacial se utiliza como medio de prueba. Datos de rendimiento Prueba de presión de impulso prueba de retención de presión Presión de prueba dinámica pmin. 0 psi (0 bar) a pmax. 1000 psi (70 bar) 2 x 4000 psi (275 bar) 1 x 6000psi (414 bar) forma de onda sinusoidal | trapezoidal | estática Curva especial: cuadrada con pico (Norma Airbus) Frecuencia 0,2Hz-5Hz Pasos de carga 1-100 por min Temperatura del medio min. -40°F (-40°C) to max. +320°F (+160°C) Temperatura ambiente min. -58°F (-50°C) to max. +320°F (+160°C) Medio de ensayo aceite aeroespacial Caudal por objeto de ensayo p. ej. 0-4 l por minuto
