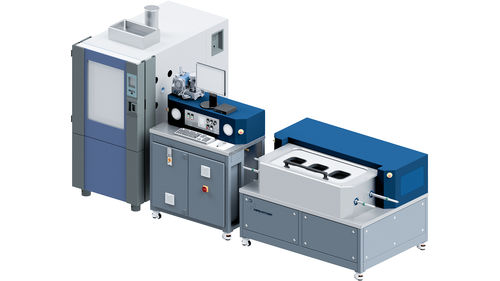

Banco de pruebas de fugas <1050 bar con gas (helio)
El banco de pruebas de estanqueidad es adecuado para pruebas de presión con gas de hasta 1050 bar. Las pruebas pueden realizarse con gas formador 95/5 (N2/H2), helio o nitrógeno. Las botellas de gas estándar de 50 L u otras fuentes sirven como fuente de medios. Una fuga se detecta y registra mediante un sniffer (por ejemplo, Inficon P3000XL).
El banco de pruebas de fugas está equipado con un concepto de seguridad especial para proteger al operario. Los componentes nuevos se prueban con agua en una cámara de seguridad prevista para su presión de rotura (por ejemplo, hasta 3000 bar). En la cámara climática se instala una caja de seguridad para las pruebas con gas, que protege contra posibles astillas de los componentes. A la caja, equipada con boquillas para detectar fugas en varios puntos del componente, se conectan varias mangueras flexibles. Las mangueras están conectadas a salidas fuera de la cámara climática. En las salidas, el operador puede utilizar el olfateador para identificar la fuga. Para realizar una prueba bajo el agua, se retira la caja de seguridad o se cuelga la puerta de la caja. Los componentes que se prueban con frecuencia en este sistema son las válvulas Ontank H2.
Datos de rendimiento
Prueba de fugas con helio, nitrógeno, N2/H2, gas de fundición
Hasta 1050 bares
Es posible realizar pruebas en una cámara climática
Pruebas en un baño de agua
Prueba de presión de estallido con agua <3000 bar para validación previa
Concepto de seguridad con una caja sólida en la cámara climática
---
