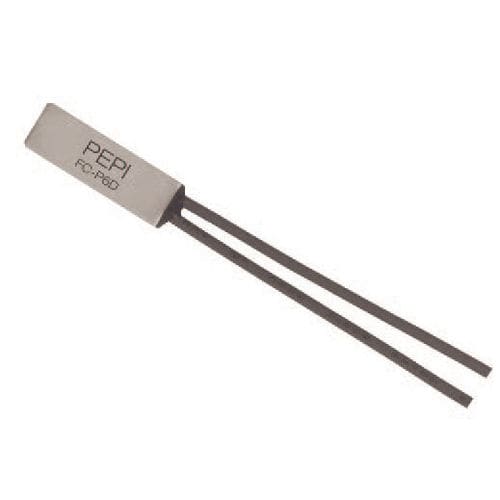

Protector térmico en miniatura FC-P6D series

caja de plástico

Este control térmico de acción rápida en derivación es una nueva adición a la serie Valstat™ de soluciones económicas para la protección de motores, transformadores, iluminación y otras aplicaciones. Dado que el elemento bimetálico no transporta la corriente del circuito, los dispositivos FC-P6D reaccionan principalmente a los cambios de temperatura, creando menos reducción de potencia que con los dispositivos sensibles a la corriente. Características ________________________________________ -Diseño de acción rápida, ruptura rápida/acción de conmutación rápida. -Diseño ultracompacto con una alta capacidad de contacto de conmutación. -Diseño en derivación: El elemento bimetálico no transporta corriente. El dispositivo hace o interrumpe el circuito basándose principalmente en la temperatura. Esto reduce el efecto de calentamiento interno del dispositivo cuando se utiliza en aplicaciones con cargas de corriente más altas. -Temperatura de calibración preestablecida; no ajustable en el campo. -La caja termoplástica de PBT permite una temperatura de exposición máxima de 170°C durante 24 horas. -Case tiene una resistencia dieléctrica de 1.500 VCA durante 1 minuto o 1.800 VCA durante 1 segundo sin arco. Capacidades de contacto ________________________________________ -10 AMPERIOS/125 VCA -7 AMPERIOS/250 VCA Estos valores nominales son aplicables durante 6.000 ciclos Rango de calibración ________________________________________ -Disponible de 50°C a 150°C en incrementos de 5°C. La tolerancia de apertura estándar es de ± 5°C -Temperatura de reajuste aproximadamente un 30 a 35% más baja que la temperatura de apertura Configuración estándar ________________________________________ -Los protectores térmicos CF-P6D están equipados con cables de 60 mm pelados de 9,5 mm, calibre 20, cable rojo con aislamiento de teflón (UL #1332) -Las longitudes de plomo personalizadas están disponibles desde 30 mm hasta 300 mm.
