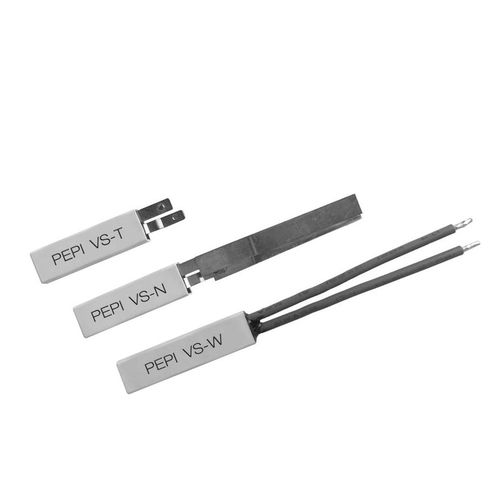

Protector térmico caja de plástico VS series

de corte

Los protectores térmicos de acción brusca de la serie VS tienen un diseño en derivación, de modo que el elemento bimetálico no transporta la corriente del circuito, lo que les permite transportar corrientes más grandes que los protectores conductores del modelo V. Las carcasas ultrapequeñas y de bajo perfil cumplen con los requisitos de espacio más reducidos de los módulos de baterías más pequeños y los pequeños motores de CC. Tres modelos diferentes ofrecen diferentes configuraciones de cables para satisfacer las necesidades de muchas aplicaciones. Características ________________________________________ -Diseño de acción rápida, ruptura rápida/acción de conmutación rápida. -Diseño ultracompacto con una alta capacidad de contacto de conmutación. -Diseño en derivación: El elemento bimetálico no transporta corriente. El dispositivo hace o interrumpe el circuito basándose principalmente en la temperatura. Esto reduce el efecto de calentamiento interno del dispositivo cuando se utiliza en aplicaciones con cargas de corriente más altas. -Se reajusta automáticamente cuando la temperatura ambiente cae por debajo del punto de ajuste de calibración. -La carcasa de plástico está aislada eléctricamente del circuito. -Temperatura de calibración preestablecida; no ajustable en el campo. Capacidades de contacto ________________________________________ -8 AMPS/18 VDC -3 AMPS/24 VDC -Corriente máxima de corte: 100 AMPS/12 VDC Estos valores nominales son aplicables durante 6.000 y 10.000 ciclos -Expediente núm. 873 E37151 -TUV R50042966 -EN 60730-2-9: 2002 -EN 60730-1 Rango de calibración ________________________________________ -Disponible de 40°C a 100°C en incrementos de 5°C con una Tolerancia estándar de ± 5°C a ± 10°C -Temperatura de reajuste aproximadamente un 30 a 35% más baja que la temperatura de apertura
