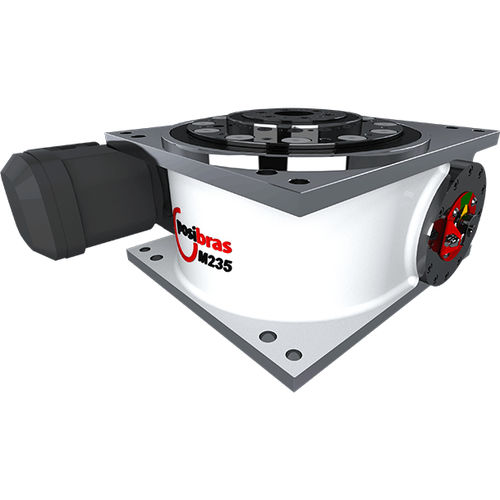

Plato divisor accionado por motor M235

horizontalverticalcompacto

La Mesa de Indexadora Rotativa modelo M235 está indicada para aplicaciones de carga media. Compacta y ligera, puede ser fácilmente instalada, fijando 4 tornillos en ella. Puede instalarse horizontalmente, vertical o invertida (cabeza hacia abajo).Ideal para aplicaciones como: – Perforadoras – Maquinado – Prensas – Soldadoras – Movimiento de pallets – Maquinas especiales Cargas Para dimensionar cuál es el modelo que se utilizará en su proyecto, es necesario conocer más allá de las cargas, también el momento de inercia de la pieza que será movido, el tiempo en segundos para el posicionamiento y la cantidad de estaciones (paradas). A- Carga máxima vertical distribuida uniforme sobre el plato giratorio – o peso total (*) – La carga máxima total se refiere a las fuerzas en el plato giratorio. Esto no significa que la mesa indexadora pueda girar dicha masa, pues que la rotación depende de tres factores:: • distancia angular recorrida (o número de estaciones) • velocidad angular / aceleración • momento de inercia total (masas y distancia que las masas están del centro del plato giratorio) B- Carga máxima radial: Representa las fuerzas perpendiculares al centro de la plato giratorio, generalmente ejercidas por actuadores fuera de la mesa indexadora, alineadas con el centro del plato - C- Torque máximo vertical: Representa el desequilibrio de masas en el plato giratorio, o la torsión de este plato giratorio generalmente causada por actuadores fuera de la mesa indexadora que ejercen fuerza axial en un solo lado del plato giratorio D- Torque máximo horizontal: Representa fuerzas externas en la dirección de rotación de la mesa indexadora, lo que obliga al plato a girar o frenar
