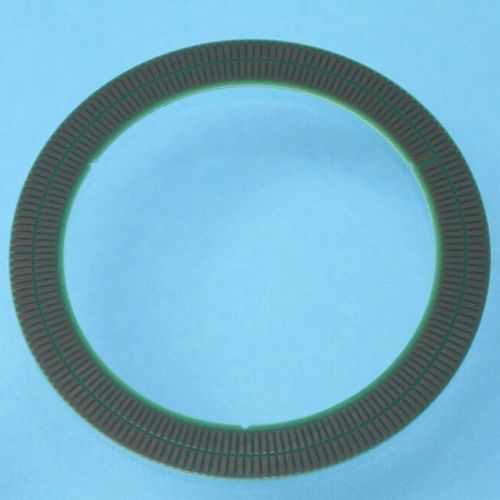

Anillo magnético para codificador rotativo TPCD07

Rueda codificadora de doble pista con 180 periodos para codificadores rotativos ID e IT. La rueda codificadora consta de una placa de circuito impreso con motivos de cobre en la cara frontal y con una superficie de cobre liso en la cara posterior. La capa de cobre de la cara posterior actúa como pantalla contra las estructuras metálicas situadas detrás de la rueda codificadora. De este modo, la rueda puede montarse en un cubo metálico o no metálico. La rueda codificadora contiene 3 medios agujeros de 1 mm de diámetro que pueden utilizarse para la alineación. Número de periodos 180 Diámetro exterior 76.2 mm Diámetro interior 56 mm Radio de lectura 32.53 mm Espesor 0.73 mm
