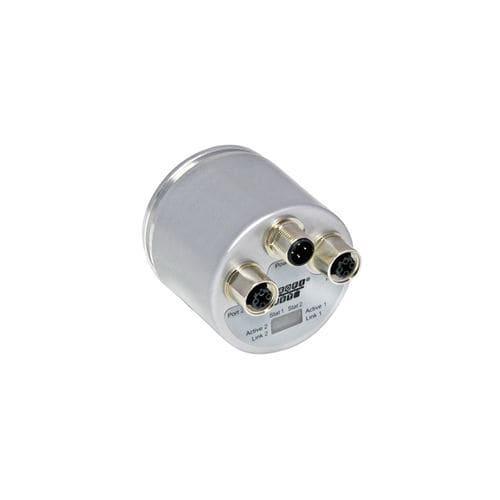

Encoder rotativo absoluto IXARCmagnéticomecánico16 bits
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- absoluto
- Tecnología
- magnético, mecánico
- Resolución de los codificadores absolutos
- 16 bits, 14 bits
- N.º de revoluciones de los codificadores absolutos
- 16 bits, 14 bits
- Construcción
- con eje macizo, con brida
- Señal de salida
- EtherCAT
- Tensión de alimentación
- 24 Vcc, 12 Vcc, 15 V CC
- Material
- de acero inoxidable, de acero
- Nivel de protección
- IP67, IP66
- Otras características
- plano
- Diámetro del eje
9,52 mm
(0,37 in)- Largo
52,7 mm
(2,075 in)- Temperatura de proceso
Máx.: 85 °C
(185 °F)Mín.: -40 °C
(-40 °F)
Descripción
La imagen se proporciona a efectos de presentación solamente. Por favor, consulte el dibujo técnico detallado al final de la página.
Interfaz -
Interfaz - PROFINET
Perfil - Profidrive Profile 4.x, Encoder Profile 4.x
Diagnóstico - Mémoire
Características - Gestor de arranque , eje circular, LEDs intermitentes
Tasa de Transmisión - 10 / 100 Mbit
Interfaz de Tiempo de Ciclo - ≥ 1 ms
Funciones de Programación - Resolución, base de tiempos y de filtro para la velocidad, preset, contaje, IP-Dirección
Salidas -
Controlador de Salida - Ethernet
Datos eléctricos -
Tensión de Alimentación - 10 – 30 VDC
Potencia Absorbida - ≤ 2,5 W
Tiempo de Encendido - 720 h Sal Resistencia Spray) + barnizado húmedo
Tipo Brida - Square, □ 2.5" (5)
Material de Brida - Aluminio
Tipo Eje - Solid, Single Flat, Length = 22.4 mm
Material de Eje - Acero inoxidable V2A (1,4305; 303)
