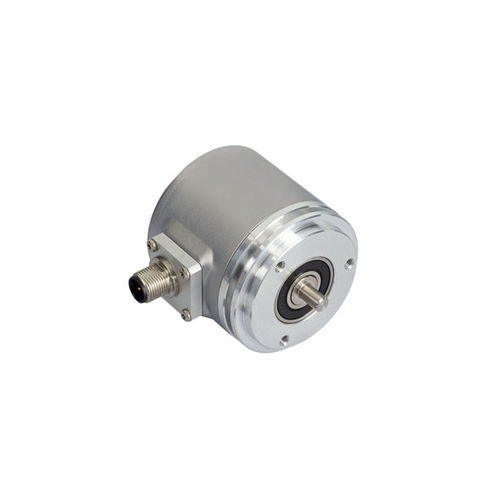

Encoder rotativo absoluto IXARCópticomecánico14 bits
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- absoluto
- Tecnología
- óptico, mecánico
- Resolución de los codificadores absolutos
- 14 bits
- N.º de revoluciones de los codificadores absolutos
- 14 bits
- Construcción
- con brida
- Señal de salida
- SSI, PROFIBUS
- Tensión de alimentación
- 24 Vcc, 15 V CC, 12 Vcc, 5 V CC
- Material
- de acero inoxidable
- Nivel de protección
- IP65
- Tamaño de la brida
58 mm
(2 in)- Diámetro del eje
6 mm
(0,24 in)- Largo
56,7 mm
(2,232 in)- Temperatura de proceso
Máx.: 85 °C
(185 °F)Mín.: -40 °C
(-40 °F)
Descripción
La imagen se proporciona a efectos de presentación solamente. Por favor, consulte el dibujo técnico detallado al final de la página.
Interfaz -
Interfaz - SSI con botón y LED
Diagnóstico - OptoAsic, Memoria, LED
Funciones Manuales - Preajuste mediante pulsador y cable o conector
Interfaz de Tiempo de Ciclo - ≥ 25 µs
Salidas -
Controlador de Salida - RS422
Datos eléctricos -
Tensión de Alimentación - 4.5 – 30 VDC
Potencia Absorbida - ≤ 1.5 W
Tiempo de Encendido - 720 h Sal Resistencia Spray) + barnizado húmedo
Tipo Eje - Eje sólido, longitud = 10 mm
Carga Máxima del Eje - axial 40 N, radial 110 N
Vida Mecánica Mínimo
(10^8 revoluciones con Fa/Fr) - 550 (20 N / 40 N), 195 (40 N / 60 N), 135 (40 N / 80 N), 85 (40 N / 110 N)
Inercia del Rotor - ≤ 30 gcm² [≤ 0.17 oz-in²]
