Encoder rotativo absoluto IXARC
ópticomagnéticomecánico

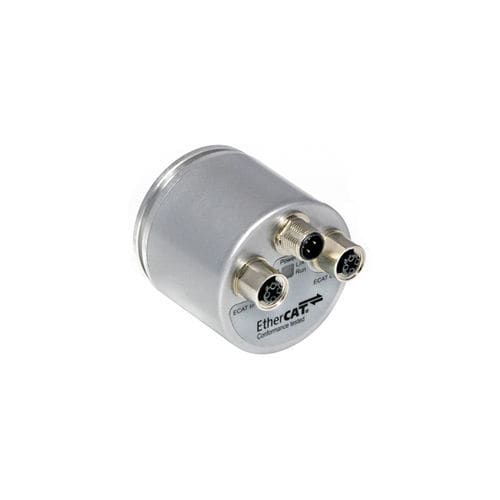

Encoder rotativo absoluto - IXARC - POSITAL FRABA - óptico / magnético / mecánico
Encoder rotativo absoluto - IXARC - POSITAL FRABA - óptico / magnético / mecánico
Encoder rotativo absoluto - IXARC - POSITAL FRABA - óptico / magnético / mecánico - imagen - 2
Encoder rotativo absoluto - IXARC - POSITAL FRABA - óptico / magnético / mecánico - imagen - 3
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
absoluto
Tecnología
óptico, magnético, mecánico, de engranaje
Resolución de los codificadores absolutos
12 bits, 16 bits
N.º de revoluciones de los codificadores absolutos
16 bits, 12 bits
Construcción
con eje macizo, con brida
Señal de salida
CANopen, EtherCAT, DeviceNet
Tensión de alimentación
24 Vcc, 12 Vcc, 15 V CC
Material
de acero inoxidable, de acero
Nivel de protección
IP65, IP67
Otras características
plano
Diámetro del eje

9,52 mm
(0,37 in)

Largo

52,7 mm
(2,075 in)

Temperatura de proceso

Mín.: -40 °C
(-40 °F)

Máx.: 85 °C
(185 °F)

Descripción

La imagen se proporciona a efectos de presentación solamente. Por favor, consulte el dibujo técnico detallado al final de la página. Interfaz - Interfaz - EtherCAT Perfil - CoE (CANopen over EtherCAT, DS-301+DS-406) Características - Gestor de arranque , eje circular Tasa de Transmisión - 10 / 100 Mbit Interfaz de Tiempo de Ciclo - ≥ 80 µs Funciones de Programación - Resolución, Preajuste, Sentido de Contaje Salidas - Controlador de Salida - Ethernet Datos eléctricos - Tensión de Alimentación - 10 – 30 VDC Potencia Absorbida - ≤ 2,5 W Tiempo de Encendido - 10⁵ h Sensor - Tecnología - Magnética Resolución Monovuelta - 16 bit Resolución Multivuelta - 12 bit Multivuelta Tecnología - Contador de auto alimentado pulso magnético (sin batería, la caja de velocidades) Precisión (INL) - ±0,0878° (≤12 bits) Código - Binario Especificaciones ambientales - Clase de Protección (Eje) - IP65 Clase de Protección (Carcasa) - IP65 Humedad - 98%, sin estado líquido Datos mecánicos - Material Carcasa - Acero Recubrimiento de la Carcasa - Catódica Contra la Corrosión (> 720 h Sal Resistencia Spray) + barnizado húmedo Tipo Brida - Square, □ 2.5" (5) Material de Brida - Aluminio Tipo Eje - Solid, Single Flat, Length = 22.4 mm Material de Eje - Acero inoxidable V2A (1,4305; 303)
