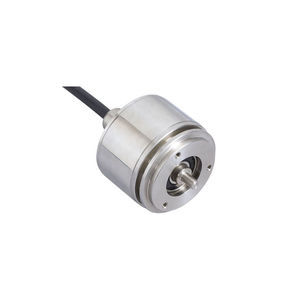

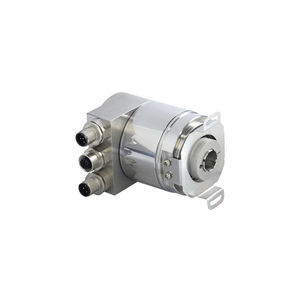

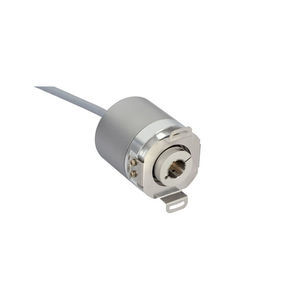

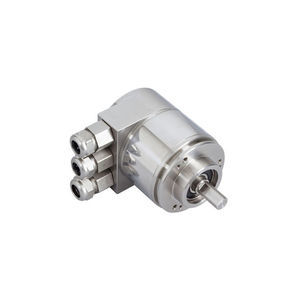

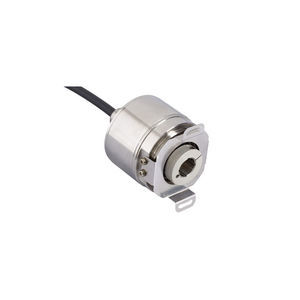

Encoder rotativo absoluto IXARC

magnéticomecánico12 bits

La imagen se proporciona a efectos de presentación solamente. Por favor, consulte el dibujo técnico detallado al final de la página. Interfaz - Interfaz - Profibus DP Perfil - DPV0, DPV1 and DPV2 Class 2 (EN50170 + EN50254) Diagnóstico - Mémoire Funciones Manuales - Resistencia de interruptor 0-99 y terminal de selector de direcciones (con la tapa de conexión) Características - Eje circular Tasa de Transmisión - ≤12 Mbaudios Interfaz de Tiempo de Ciclo - ≥ 1 ms Funciones de Programación - Resolución, el factor de apalancamiento (resolución física), la escala de velocidad + filtro, preestablecido (punto cero), sentido de contaje, interruptores de límite, número de nodo, teach-in, el diagnóstico Salidas - Controlador de Salida - Profibus Data Interface, galvanically isolated via opto-couplers Datos eléctricos - Tensión de Alimentación - 10 – 30 VDC Potencia Absorbida - ≤ 2,5 W Tiempo de Encendido - < 1 s Resistente a Inversiones de Polaridad - Sí Protección contra Cortocircuitos - Sí EMC Emisión de Interferencias - DIN EN 61000-6-4 EMC: Inmunidad al Ruido - DIN EN 61000-6-2 MTTF - 109 años @ 40 °C Sensor - Tecnología - Óptica Resolución Monovuelta - 13 bit Precisión (INL) - ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit) Código - Binario Especificaciones ambientales - Clase de Protección (Eje) - IP66/IP67 Clase de Protección (Carcasa) - IP66/IP67 Humedad - 98%, sin estado líquido Datos mecánicos - Material de Tampa de Conexão - Acero inoxidable V4A (1.4404; 316 L) Material Carcasa - Acero inoxidable (V4A)
