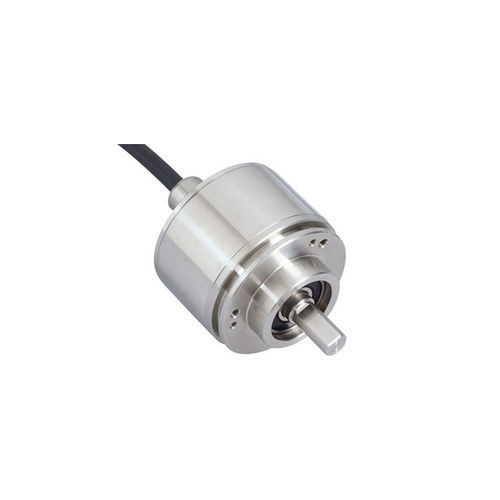

Encoder rotativo absoluto IXARC

ópticomecánico12 bits

La imagen se proporciona a efectos de presentación solamente. Por favor, consulte el dibujo técnico detallado al final de la página. Interfaz - Interfaz - CANopen Perfil - DS-406 Funciones Manuales - Resistencia de interruptor 0-99 y terminal de selector de direcciones (con la tapa de conexión) Características - Eje circular Tasa de Transmisión - min. 20 kBaud, max. 1 MBaud Interfaz de Tiempo de Ciclo - ≥ 1 ms Video Manual - video-link Watch a simple installation video Funciones de Programación - Resolución, preset, 2 finales de carrera, 8 CAMS, velocidad en baudios, CAN-Identifier, gestor de arranque, modos de transmisión: encuestados, cíclico, sincronización Salidas - Controlador de Salida - Transceptor (ISO 11898), aislamiento galvanizado por optoacoplador Datos eléctricos - Tensión de Alimentación - 10 – 30 VDC Potencia Absorbida - ≤ 2,5 W Tiempo de Encendido - < 1 s Resistente a Inversiones de Polaridad - Sí Protección contra Cortocircuitos - Sí EMC Emisión de Interferencias - DIN EN 61000-6-4 EMC: Inmunidad al Ruido - DIN EN 61000-6-2 MTTF - 13.5 años @ 40 °C Sensor - Tecnología - Óptica Resolución Monovuelta - 13 bit Resolución Multivuelta - 12 bit Multivuelta Tecnología - Cambio mecánico (sin batería) Precisión (INL) - ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit) Código - Binario Especificaciones ambientales - Humedad - 98%, sin estado líquido Datos mecánicos -
