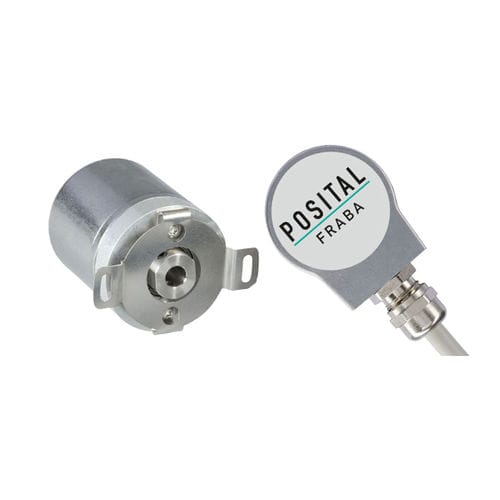

Encoder rotativo absoluto IXARC magnético16 bitsde eje hueco ciego
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- absoluto
- Tecnología
- magnético
- Resolución de los codificadores absolutos
- 16 bits
- Construcción
- de eje hueco ciego
- Señal de salida
- PROFIBUS, PROFIsafe, CANopen Safety
- Tensión de alimentación
- DC
- Material
- de acero inoxidable
- Nivel de protección
- de resistencia a los impactos, reforzado, resistente a las vibraciones, para entorno difícil, ultrarrobusto, a prueba de choques, resistente al agua, SIL 2, IP67, con blindaje EMI, IP66, con blindaje magnético, CEM
- Aplicaciones
- para la industria, para OEM, para ascensores, para la industria alimentaria y de la bebida
- Otras características
- de alta resolución, programable
- Tamaño de la brida
58 mm
(2 in)- Diámetro del eje
6 mm
(0,24 in)- Largo
Mín.: 75 mm
(2,953 in)Máx.: 75 mm
(2,953 in)69,5 mm
(2,736 in)- Temperatura de proceso
Mín.: -40 °C
(-40 °F)Máx.: 85 °C
(185 °F)
Descripción
La imagen se proporciona a efectos de presentación solamente. Por favor, consulte el dibujo técnico detallado al final de la página.
Interfaz -
Interfaz - Profibus DP
Perfil - DPV0, DPV1 and DPV2 Class 2 (EN50170 + EN50254)
Diagnóstico - Mémoire
Funciones Manuales - Resistencia de interruptor 0-99 y terminal de selector de direcciones (con la tapa de conexión)
Características - Eje circular
Tasa de Transmisión - ≤12 Mbaudios
Interfaz de Tiempo de Ciclo - ≥ 1 ms
Funciones de Programación - Resolución, el factor de apalancamiento (resolución física), la escala de velocidad + filtro, preestablecido (punto cero), sentido de contaje, interruptores de límite, número de nodo, teach-in, el diagnóstico
Salidas -
Controlador de Salida - Profibus Data Interface, galvanically isolated via opto-couplers
Datos eléctricos -
Tensión de Alimentación - 10 – 30 VDC
Consumo de Corriente - ≤ 115 mA @ 10 V DC, ≤ 50 mA @ 30 V DC
Potencia Absorbida - ≤ 1.5 W
Tiempo de Encendido - < 1 s
Resistente a Inversiones de Polaridad - Sí
Protección contra Cortocircuitos - Sí
EMC Emisión de Interferencias - DIN EN 61000-6-4
EMC: Inmunidad al Ruido - DIN EN 61000-6-2
MTTF - 13.5 años @ 40 °C
Sensor -
Tecnología - Óptica
Resolución Monovuelta - 13 bit
Precisión (INL) - ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit)
Código - Binario
