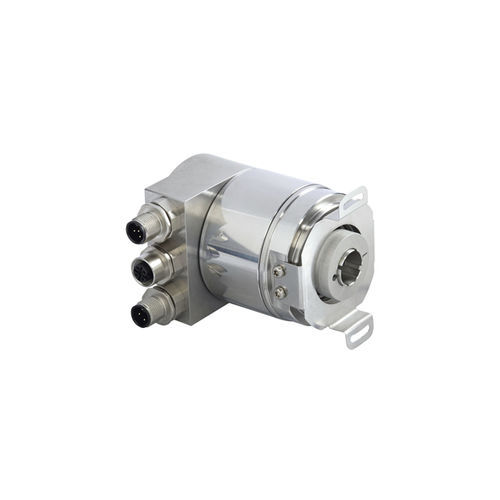

Encoder rotativo absoluto IXARC ópticomecánico12 bits
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- absoluto
- Tecnología
- óptico, mecánico
- Resolución de los codificadores absolutos
- 12 bits
- N.º de revoluciones de los codificadores absolutos
- 12 bits
- Construcción
- con brida
- Tensión de alimentación
- 24 Vcc, 15 V CC, 12 Vcc
- Material
- de acero inoxidable, de acero
- Nivel de protección
- IP67, IP66, CEM
- Tamaño de la brida
58 mm
(2 in)- Diámetro del eje
15 mm
(0,59 in)- Largo
89 mm
(3,504 in)- Temperatura de proceso
Máx.: 85 °C
(185 °F)Mín.: -40 °C
(-40 °F)
Descripción
La imagen se proporciona a efectos de presentación solamente. Por favor, consulte el dibujo técnico detallado al final de la página.
Interfaz -
Interfaz - CANopen
Perfil - DS-406
Funciones Manuales - Resistencia de interruptor 0-99 y terminal de selector de direcciones (con la tapa de conexión)
Características - Eje circular
Tasa de Transmisión - min. 20 kBaud, max. 1 MBaud
Interfaz de Tiempo de Ciclo - ≥ 1 ms
Video Manual - video-link Watch a simple installation video
Funciones de Programación - Resolución, preset, 2 finales de carrera, 8 CAMS, velocidad en baudios, CAN-Identifier, gestor de arranque, modos de transmisión: encuestados, cíclico, sincronización
Salidas -
Controlador de Salida - Transceptor (ISO 11898), aislamiento galvanizado por optoacoplador
Datos eléctricos -
Tensión de Alimentación - 10 – 30 VDC
Potencia Absorbida - ≤ 2,5 W
Tiempo de Encendido - < 1 s
Resistente a Inversiones de Polaridad - Sí
Protección contra Cortocircuitos - Sí
EMC Emisión de Interferencias - DIN EN 61000-6-4
EMC: Inmunidad al Ruido - DIN EN 61000-6-2
MTTF - 13.5 años @ 40 °C
Sensor -
Tecnología - Óptica
Resolución Monovuelta - 12 bit
Precisión (INL) - ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit)
Código - Binario
Especificaciones ambientales -
Clase de Protección (Eje) - IP66/IP67
Clase de Protección (Carcasa) - IP66/IP67
Humedad - 98%, sin estado líquido
Datos mecánicos -
Material de Tampa de Conexão - Acero inoxidable V2A (1.4305; 303)
Material Carcasa - Acero inoxidable (V2A) (1.4305, 303)
Recubrimiento de la Carcasa - no Revestimiento
