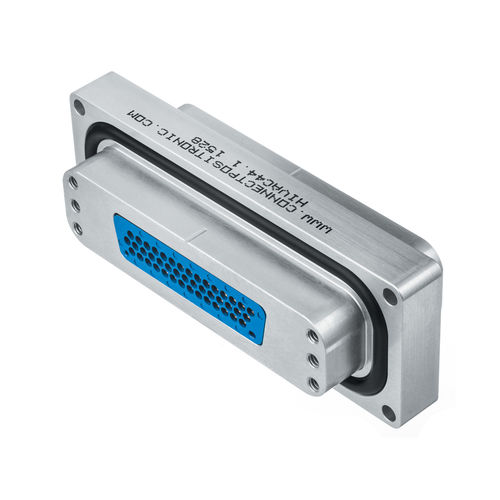

Conector hermético HIVAC Series

de alimentación eléctricaD-subrectangular

La serie HIVAC forma parte de la familia Hermetic de conectores de paso herméticos modulares para aplicaciones de vacío espaciales e industriales. Los conectores de la serie HIVAC tienen un tamaño de 20 ó 22 contactos. Los conectores de la serie HIVAC® son pasamuros equipados con conectores Adaptadores DSubminiatura para aplicaciones de vacío ESPACIO o INDUSTRIALES. La configuración del HIVAC® Connector requiere tres unidades separadas para funcionar correctamente. La unidad central es el paso. Esta alimentación requiere dos unidades adaptadoras, una para el lado atmosférico y otra para el lado de vacío. En ambos lados del pasamuros se encuentran cuatro soportes roscados y una ranura para junta tórica. Estas características redundantes permiten que cualquier lado del conector se monte hacia el vacío, dando al cliente lo último en flexibilidad. El pasamuros tiene siempre contactos hembra/hembra. El tipo de contacto del Conector Adaptador es siempre tan macho al lado del pasamuros y los otros lados están de acuerdo a la solicitud del Cliente, Macho/Macho o Macho/Hembra para la densidad normal, y para la alta densidad es sistemáticamente Macho/Hembra. Un pasamuros tiene 5 tipos de aisladores: 37 ó 50 contactos para d normal y 44, 62 y 104 contactos para D alta.
