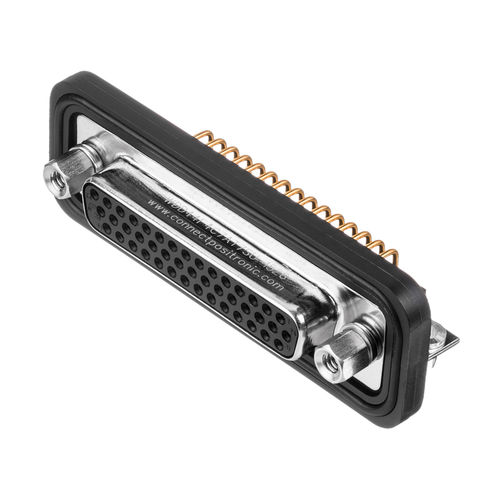

Conector resistente al agua WDD Series
de alimentación eléctricaD-subPCB

conector resistente al agua
conector resistente al agua
conector resistente al agua
conector resistente al agua
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de alimentación eléctrica
Formato
D-sub, PCB
Forma
rectangular, recto
Tipo de conexión
hembra
Características eléctricas
multipolar
Material
de nailon, de acero inoxidable, de acero
Sector
para la industria
Tipo de protección
IP67
Otras características
IEC, para montaje en panel, resistente al agua, precableado
Corriente primaria

5 A

Tensión

300 V

Descripción

La serie WDD forma parte de la familia de aplicaciones a prueba de agua IP 67 que requieren características de impermeabilidad IP67. La serie WDD ofrece la opción de tamaño 22 contactos, nivel industrial y montaje en panel. Las placas de sellado para montaje en panel WIN-DD, cuando se montan en las paredes de los gabinetes, mantienen el grado de protección contra el polvo y el agua de la caja IEC 60529 o NEMA 250 en la que se montan. Los conjuntos de cajas de conectores WIN-DD proporcionan una protección contra el polvo y el agua de acuerdo con el grado de protección IP67. Consulte el Apéndice A para obtener información detallada sobre las clasificaciones IP 67 y los tipos de gabinetes NEMA 6 y 4X, así como otros gabinetes con requisitos ambientales menos estrictos. - Opción popular, económica y de alta densidad para aplicaciones que requieren conectores sellados. - El inserto de conector Unibody de una sola pieza elimina la necesidad de procesos de sellado secundarios. Vea la página 6 para más detalles. - Mejor rango de temperatura, mayor rendimiento y menor costo. - Fijo, tamaño 22 contactos - Las terminaciones incluyen vaso para soldar, montaje en placa impreso en ángulo recto y recto (90°). - Consulte la información de pedido precableada (página 33) para conocer los conectores libres/cables. - Tres variantes de conectores incluyen 15, 26 y 44, con más herramientas. Vea la sección WDD (página 26) para todos los demás tamaños de alta densidad. - Opciones protegidas contra la corrosión y resistentes a la corrosión. - Una amplia variedad de opciones y accesorios.

---
