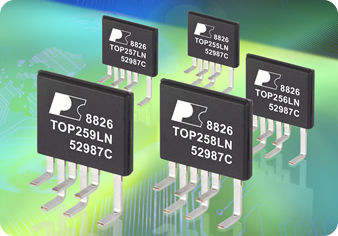

Transistor MOSFET 700 V | TOPSwitch-HX

de potencia

Descripción TOPSwitch-HX incorpora un MOSFET de 700 V de potencia, fuente de corriente conmutada de alto voltaje, control PWM, oscilador, circuito de apagado térmico, protección contra fallas y otros circuitos de control en un dispositivo monolítico. Menor coste del sistema, mayor flexibilidad de diseño La operación multimodo maximiza la eficiencia en todas las cargas Los nuevos paquetes eSIP-7C y eSIP-7F se basan en la experiencia de los PI con paquetes de alta potencia y alta fiabilidad No requiere disipador de calor de hasta 35 W (hasta 48 W a 230 VAC) usando paquetes P, G o M La protección de sobretensión de salida (OVP) es programable por el usuario para enclavamiento/apagado sin enclavamiento con rearme rápido de CA La detección de bajo voltaje de línea (UV) previene los problemas de apagado El apagado por sobretensión de línea (OV) amplía el límite de sobretensión de línea Límite de corriente preciso y programable Avance de línea optimizado para el rechazo de ondulación de línea La frecuencia de 132 kHz (254Y-258Y y todos los paquetes E) reduce el tamaño del transformador y de la fuente de alimentación (opción de media frecuencia para aplicaciones de vídeo) La tolerancia estricta del parámetro I2f reduce el coste del sistema El temblor de frecuencia reduce el costo del filtro EMI El disipador térmico está conectado a SOURCE para una baja EMI El reinicio automático mejorado proporciona <3% de la potencia máxima en condiciones de fallo por cortocircuito y bucle abierto La función de apagado térmico histérico preciso se recupera automáticamente sin necesidad de reiniciar Arranque suave totalmente integrado para un mínimo esfuerzo de arranque La fuga extendida entre DRAIN y todos los otros pines mejora la confiabilidad en el campo
