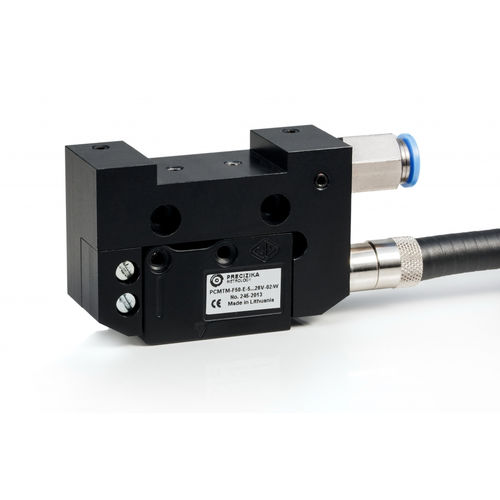

Encoder lineal incremental PCMT series

magnéticosinusoidalultrarrobusto

El encóder se utiliza para convertir los desplazamientos lineales de los componentes clave de la máquina en señales eléctricas que contienen información sobre el valor y la dirección del desplazamiento. El encóder está diseñado para su uso en condiciones especialmente difíciles. Está protegido contra productos de procesos tecnológicos y acciones mecánicas. El codificador consiste en una banda magnética MP de base metálica, cabezal de lectura y carril de perfil PS con banda protectora. La longitud de la banda magnética puede ser de hasta 50 m (MP500 hasta 20 m). El encoder puede ser suministrado con un actuador externo de señal cero (imán), que permite el uso de una de las muchas marcas de referencia realizadas en banda magnética. El actuador de señal cero no es necesario si se utiliza la banda magnética con marcas de referencia realizadas según los requisitos del cliente (MP200Z). La cabeza de lectura tiene un LED que indica el paso de la marca de referencia a través de la cabeza. En el encoder PCMT el aire comprimido (P = 600 kPa) es soplado en el cabezal para limpiar la superficie del carril de pequeños fragmentos. Hay dos versiones de señales de salida disponibles: - PCMT-F - Señales de onda cuadrada, con electrónica de subdivisión integrada para interpolación. - PCMT-AV - Señales sinusoidales, con una amplitud aproximada de 1 Vpp, que requieren una electrónica de subdivisión externa.
