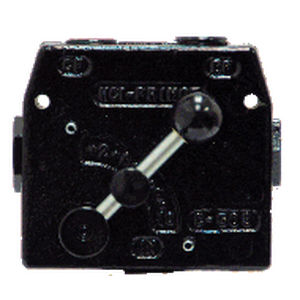

Válvula de control de caudal RD-100 series

de palancapara aceitepara motor hidráulico

Modelo RD-100 Válvula de control de flujo - 30 GPM ESPECIFICACIONES Presión nominal Presión máxima de funcionamiento ........ 3000 psi Caudal nominal .....................................30 GPM Filtración: Para las válvulas de uso general, la limpieza del fluido limpieza del fluido debe cumplir con el nivel ISO 4406 19/17/14 nivel Temperatura máxima de funcionamiento................180°F Peso .................................... Aproximadamente 8 libras ESPECIFICACIONES La válvula PRINCE es una válvula de control de flujo ajustable y compensada por presión. Girando la manivela, el caudal que sale por el puerto "CF", o de caudal controlado, puede variar desde aproximadamente 0 hasta el caudal máximo controlado que se muestra en el gráfico siguiente. Cualquier flujo restante se desvía al puerto "EF" o de exceso de flujo. Este flujo puede ser utilizado para alimentar otro circuito o puede ser devuelto al tanque. Una vez ajustado el caudal controlado, éste permanecerá casi constante con las variaciones de presión en los puertos de caudal controlado o de exceso de caudal. Por favor, tenga en cuenta que si durante el funcionamiento el puerto de flujo controlado se bloquea, la válvula se compensará de tal manera que cerrará el flujo al puerto de exceso. Estas válvulas también se pueden utilizar como control de flujo restrictivo tapando el puerto de exceso de flujo. Los modelos de válvulas PRINCE RDRS-100 y RDRS-1900 tienen un alivio de presión ajustable incorporado. Para estos modelos el puerto de exceso de flujo debe estar conectado al tanque. Debe tenerse en cuenta que siempre que estas o cualquier válvula se utilice para derivar o restringir, se generará calor de flujo. Puede ser necesario tomar medidas para evitar que la temperatura del aceite sea demasiado alta.
