Unidad de fijación mecánica

manualneumáticapara soldadura

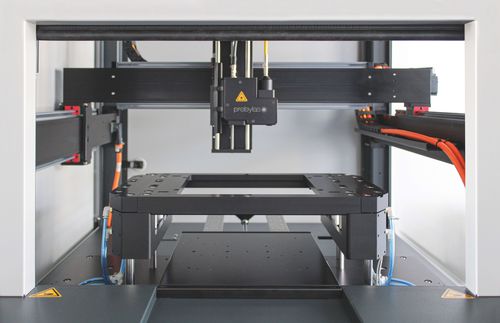

La unidad de sujeción presiona las dos piezas de trabajo a ser soldadas. Éstas a su vez se colocan en una herramienta adaptada a la parte sobre el cajón. El plato de sujeción superior se mueve hacia abajo por actuación neumática ó eléctrica y presiona las piezas de trabajo juntas. La herramienta superior de sujeción puede ser una placa de vidrio transparente, un marco de metal con aperturas en el área de la parte para el ház del láser, ó una combinación de ambas. Para proceso y control de calidad la unidad de sujeción se puede equipar con sensores de recorrido ó fuerza. El recorrido durante la sujeción puede ser monitoreado con la medición de distancia. En el tipo de proceso simultáneo ó cuasi-simultáneo el recorrido durante el soldado puede ser también medido, analizado ó usado para control directo del proceso. Datos técnicos unidad de sujeción compacta unidad de sujeción extendida Superficie de soldado 150 x 100 mm 240 x 240 mm Máximo ancho de la pieza 210 mm 300 mm Máxima fuerza de sujeción 2300 N 7000 N Máximo recorrido de sujeción 20 mm (extendible a solicitud) Altura de la pieza/nido 55 mm, extendible en pasos de 20 mm Cajón de movimiento manual, neumático, ó eléctrico Actuador de sujeción neumático (6 bar) ó eléctrico (servo motores)
