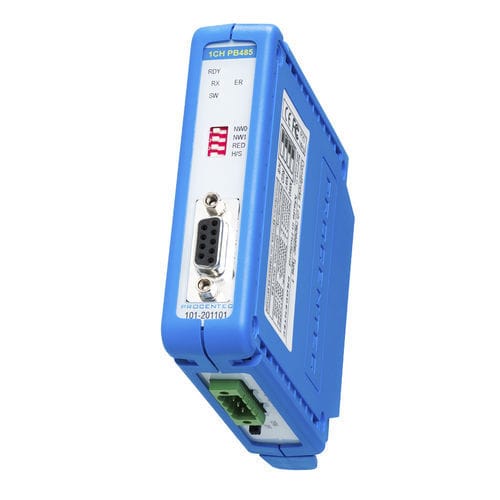

Repetidor RS-485 101-201101

PROFIBUS

módulo repetidor PROFIBUS RS 485 estándar de 1 canal para 12 Mbps con LEDs de diagnóstico y función de redundancia. La conexión del bus se realiza mediante terminales de tornillo y un conector DB9 adicional. El canal del repetidor está conectado directamente con el núcleo ProfiTrace OE en la estación principal 1B/1C. Los datos de Busmonitor están disponibles directamente en el servidor web. El núcleo avanzado de 12 Mbps del módulo repetidor puede conectarse en cascada de forma ilimitada y tiene una mayor potencia RS 485. El tráfico de datos se supervisa constantemente para detectar fallos que se filtran digitalmente. Dispone de terminación conmutable integrada y puede controlar 31 dispositivos. Aspectos eléctricos y mecánicos 1 canal de bus Máximo 31 dispositivos por canal (cargas de bus) 1200 m de longitud de cable (depende de la velocidad de transmisión) Sin límite en cascada Interruptor de terminación Terminales de tornillo extraíbles y 1 conector DB9 Diámetro del cable (para los terminales de tornillo) < 2,5 mm2 Tipo de cable: trenzado o de núcleo sólido Protocolo Transparente para todos los protocolos PROFIBUS 9.6 kbps - 12 Mbps (detección automática) tiempo de retardo de 2 bits (12 bits en modo redundante) No requiere dirección Redundancia de bus (seleccionable) Fluctuación del tiempo de retardo: Máx. ¼ Tbit
